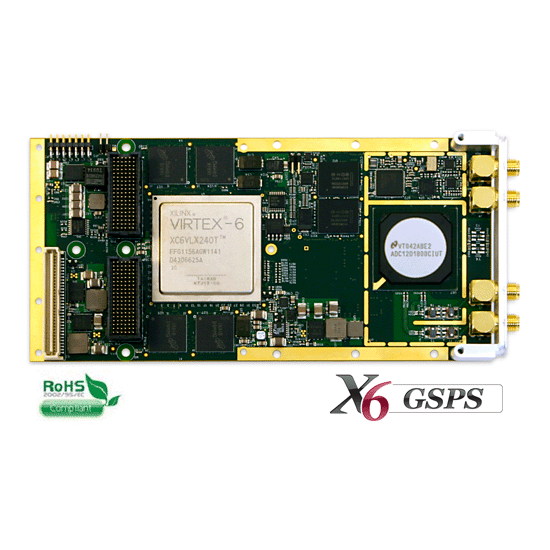

X6-GSPS - Module PMC/XMC, 2 voies A/D 1.8 Ge/s 12 bits, FPGA Virtex 6, Mémoire 4 Go

Le X6-GSPS intègre la numérisation à haute vitesse avec le traitement des signaux sur un module PMC / XMC IO pour les applications DSP exigeantes. Le couplage serré de la numérisation au noyau Virtex6 FPGA réalise des architectures pour la numérisation et le traitement des capteurs frontaux SDR, RADAR et LIDAR. L’interface du système PCI Express supporte des vitesses de transfert supérieures à 2 Go / s pour l’enregistrement et l’intégration de données dans le cadre d’un système haute performance en temps réel.
Le X6-GSPS dispose de deux A / D de 1,8 GSPS de 12 bits qui peuvent être entrelacés pour être utilisés comme numériseur 3.6 GSPS. La bande passante d’entrée analogique de plus de 2,5 GHz prend en charge les applications à large bande et le sous-échantillonnage. L’horloge d’échantillonnage provient soit d’une PLL faible soit d’une entrée externe. Plusieurs cartes peuvent être synchronisées pour l’échantillonnage et la conversion vers le bas.
A Xilinx Virtex6 SX315T (options LX240T et SX475T) avec 4 banques de 1GB DRAM fournissent un noyau DSP de très haute performance avec plus de 2000 MAC (SX315T). L’intégration étroite de l’interface analogique IO, de la mémoire et de l’hôte avec le FPGA permet le traitement du signal en temps réel à des taux extrêmement élevés.
La consommation d’énergie X6-GSPS est de 20W pour un fonctionnement typique. Le module peut être refroidi par conduction en utilisant la norme VITA20 et une plaque d’étalement thermique. Niveaux de rugosité pour fonctionnement à grande température de -40 à + 85 ° C et vibrations de 0,1 g2 / Hz. Un revêtement conforme est disponible.
La logique FPGA peut être entièrement personnalisée en utilisant VHDL et MATLAB à l’aide de l’ensemble d’outils Frame Work Logic. Le MATLAB BSP prend en charge le développement en temps réel du matériel dans la boucle à l’aide du diagramme synoptique Simulink environnement avec Xilinx System Generator. IP pour de nombreuses fonctions sans fil, DSP et RADAR telles que préintégrateur à grande échelle, DDC, démodulation PSK / FSK, récepteur OFDM, corrélateurs et grandes FFT sont disponibles.
Les outils logiciels pour le développement de l’hôte comprennent des bibliothèques C ++ et des pilotes pour Windows, Linux et VxWorks. Des exemples d’application illustrant les caractéristiques du module sont fournis.
