Une polyvalence maximale a été employée sur tous les produits « VB » pour assurer une compatibilité universelle en matière d’adressage, de synchronisation, de système et d’indépendance du micro-ordinateur.
Toutes les cartes convertisseurs de la série VB sont configurées en tant qu’esclaves DTB A24:D16. Ils répondront aux codes de modification d’adresse « 3D » ou 39 pour l’adressage standard, et « 2D » ou « 29 » lorsqu’ils sont sélectionnés pour un adressage de type E/S court.
L’interface VME est une conception basée sur un registre très simple ; adressez simplement le canal et lisez ou écrivez les données.
Les registres d’état sont utilisés pour fournir des données de configuration de carte et, par canal, pour fournir une configuration de canal. et l’état de panne.
L’interface basée sur le registre à grande vitesse permet à ces cartes de fonctionner de manière fiable dans n’importe quel environnement logiciel, avec des performances en temps réel sans entrave.
Des mémoires tampon sont fournis sur toutes les lignes de données pour assurer des cycles de lecture et d’écriture stables comme commandé par l’hôte. Les lignes d’adresse et de contrôle comportent des terminaisons à point unique pour minimiser toute charge du fond de panier. Tous les convertisseurs de sortie de signal sont dotés d’une capacité de relecture inhérente.
Aucune alimentation externe n’est requise, chaque carte est disponible alimentée par des alimentations standard + 12 et + 5V VME Bus. Des cavaliers de source d’alimentation sont fournis pour sélectionner la source d’entrée d’alimentation +12 V CC, via le port du connecteur externe ou le fond de panier VME BUS P1. Les cartes VB de CCC comprennent deux connecteurs subminiatures polarisés de style « D » à 25 broches sur le panneau avant pour toutes les E/S externes, et/ou l’E/S du connecteur P2 est disponible en option.
La disponibilité des options d’angle de commande d’auto-test (-WS) et des cartes de back-test de boucle True Wrap-Around (séries VBT et VBDT) permet à l’utilisateur de configurer des programmes d’auto-test automatique et de type simulation à n’importe quel niveau.
Parce que la série VB utilise des convertisseurs « complets » éprouvés et fiables, associés à l’utilisation de la technologie d’interface LSI de pointe, les cartes de la série VB offrent une disponibilité rapide, des prix compétitifs et le meilleur rapport densité/performance disponible sur le marché.

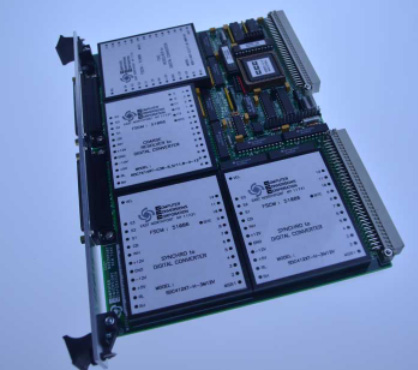

Les séries VB S/R sont des convertisseurs synchro ou résolveur vers carte VME à suivi continu de 1 à 4 canaux, utilisant une boucle de conversion ratiométrique de type 2 pour les applications haute vitesse/hautes performances. Ils accepteront n’importe laquelle des 4 entrées de synchro à 3 fils ou de résolveur à 4 fils individuelles ou jumelées sur une plage de fréquences de 50 à 10 KHZ, et les convertiront simultanément en mots de 10 à 16 bits de données binaires naturelles. Les données sont adressables dans un seul mot au format 16 bits sur le fond de panier VME.
Les données mises à disposition du bus sont continuellement mises à jour (tracking) sans interruption ; les données de sortie sont stables, précises et toujours fraîches jusqu’au taux de suivi maximal du convertisseur. Lorsque les variables d’adresse et de contrôle sont définies, tous les bits de données sont verrouillés simultanément dans des registres tamponnés séparés pour éviter les fausses lectures.
Isolation
Aucun transformateur, module ou conditionnement de signal externe n’est requis. Les convertisseurs synchro/résolveur utilisés sont dotés de transistors Scott T internes ou de transformateurs qui acceptent des entrées de tension de champ direct.
Les unités isolées par transformateur sont complètement isolées les unes des autres et du fond de panier pour toutes les lignes de référence et de signal. Cela isole complètement la carte et efficacement l’ensemble de l’ordinateur de tout le câblage de terrain, éliminant les problèmes de boucles de masse gênantes, de potentiels différents, de pics de masse injectés ou de bruit de champ fantomatique qui interrompt si fréquemment des systèmes entiers.
Multivitesse/Multitour
Le hardware VBR prend en charge de manière inhérente quatre canaux de conversion S-D/R-D discrète, deux canaux de conversion S-D/R-D multivitesse/multitour, ou une combinaison des deux.
Le micrologiciel prend en charge la configuration de stockage à lecture simultanée à deux canaux requise pour interroger correctement les résolveurs et synchro multivitesses/multitours. De plus, des convertisseurs précombinés peuvent être fournis en option.
Alimenté par le bus
L’alimentation requise est de +15 et +5VDC en standard ; +12VDC est en option, et la source pour l’entrée +12 ou +15V est sélectionnable par sangle pour l’alimentation via le fond de panier ou alimentée de manière externe via le connecteur d’E/S.
