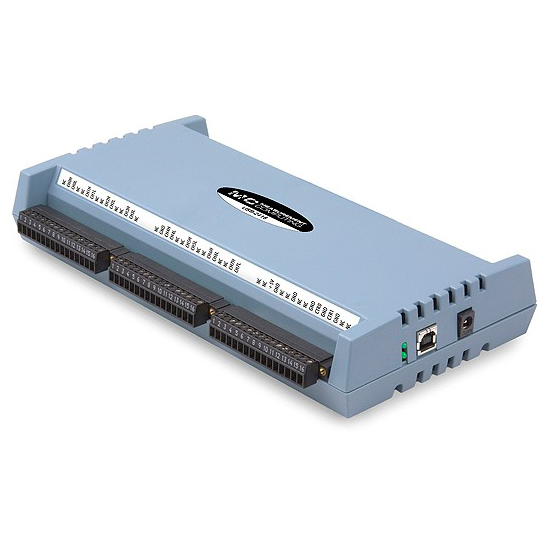

Série USB-2416 - DAQ-USB multifonction avec 32 SE /16 DIFF A/D 24-Bit, pour de la mesure de tension et de température (thermocouple), extensible

Série USB-2416 - DAQ-USB multifonction avec 32 SE /16 DIFF A/D 24-Bit, pour de la mesure de tension et de température (thermocouple), extensible
Effacer
Fonctionnalités principales
  • Mesure de tension ou de thermocouple
  • 32 SE / 16 DIFF entrées analogiques
  • Résolution 24-Bit
  • Fréquence d’échantillonnage globale 1 Ke/s
  • 9 plages d’entrée de ± 0,078 V à ± 20 V
  • 8 E/S numériques
  • Deux compteurs 32 bits
  • Quatre sorties analogiques 16 bits, 1 Ke/s (uniquement sur USB-2416-4AO)
  • Le module d’extension AI-EXP32, en option, double le nombre d’entrée analogiques à 64 SE / 32 DIFF
USB-2416-EU DAQ-USB multifonction 24 bits, 1 kS / s, température / tension, 32 SE / 16 DIFF A/D extensibles (livré avec Plug EU)
AI-EXP32 Module d'extension d'entrée analogique pour la série USB-2416

Série USB-2416: DAQ-USB MCC avec 32 SE /16 DIFF A/D 24-Bit, pour des mesures de tension et de température (Th)

La Série USB-2416 de Measurement Computing (MCC) est un DAQ-USB haute résolution pour des mesures de tension et de température (Th). L’USB2416 possède 32 entrées analogiques simple fils (SE) ou 16 entrées analogiques différentielles (DIFF) , multiplexées, 1Ke/s, 24-Bit, configurable individuellement en une entrée tension ou Thermocouple. Chaque voie tension est configurable pour les pages de tensions de ± 20 V à ± 78.125mV.

Lors de la mesure de Thermocouple, il faut configurer les entrées analogiques en mode DIFF. L’USB-2416 intègre également des CJC et une détection Thermocouple ouvert (ODT)

L’USB-2416-4AO possède également deux sorties analogiques 16-Bit avec une plage de sortie fixe de ± 10 V. Les sorties analogiques peuvent être mises à jour à une fréquence de 1 Ke/s (en fonction du système)

La série USB-2416 possède 8 E/S numériques. Chaque E/S est en open-drain. Les sorties numériques peuvent absorber jusqu’à 150 mA. Le courant absorbé maximum est de 150 mA par port de huit bits, ou si les huit sorties sont utilisées, 18 mA (maximum) par bit.

Enfin, la série USB-2416 possède 2 compteurs 32-Bit de niveau TTL qui acceptent des entrées jusqu’à 1 MHz.

Extension de canal avec l’AI-EXP32

L’extension AI-EXP32 fournit 32 entrées analogiques simple fils (SE) ou 16 entrées analogiques différentielles (DIFF) supplémentaires et 16 entrées/sorties numériques.
La série USB 2416 se connecte directement à l’AI-EXP32 avec un connecteur d’extension sur chaque périphérique. L’AI-EXP32 est alimenté par le périphérique USB-2416 Series connecté

LOGICIEL INCLUS

  • TracerDAQ® pour acquérir et afficher des données et générer des signaux
  • InstaCalTM Utilitaire pour l’installation, la configuration et les tests
  • Universal Library inclut la prise en charge de Visual Studio® et Visual Studio® .NET, Y compris des exemples pour Visual C ++ ®, Visual C # ®, Visual Basic ® et Visual Basic ® .NET
  • ULx for NI LabVIEWTM  Bibliothèque de VIs et d’exemples de programmes pour accélérer votre développement NI LabVIEW
  • Linux®  Prise en charge des produits MCC DAQ
  • Python™ Prise en charge des produits DAQ MCC

LOGICIEL EN OPTION

  • DAQamiTM – logiciel compagnon d’acquisition de données pour l’acquisition de données et la génération de signaux
  • DASYLab®2020 Software vous permet de développer de manière interactive des applications d’acquisition de données sur PC en reliant simplement des icônes
  • TracerDAQ®Pro – Suite d’instruments virtuels prête à l’emploi avec graphe, oscilloscope, générateur de fonctions et générateur de fréquence – version professionnelle

Retrouvez tous les modules USB de MCC sur notre site
