| PXI-2204 | Carte PXI Multifonction 64 voies A/D 12 bits 3 Me/s | |
| PXI-2205 | Carte PXI Multifonction 64 voies A/D 16 bits 500 Ke/s | |
| PXI-2206 | Carte PXI Multifonction 64 voies A/D 16 bits 500 Ke/s |

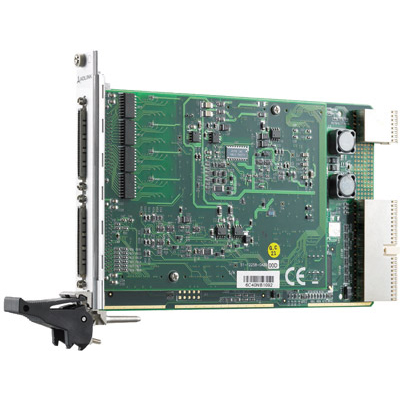

Série PXI-2200 - Carte PXI Multifonction, 64 voies 12/16 bits jusqu'à 3 Me/s
Fonctionnalités principales
- conforme aux spécifications PXI Rev. 2.0
- Facteur de forme Eurocard 3U, compatible CompactPCI (PICMG 2.0 R3.0)
- 64 voies entrées analogiques single-ended ou 32 voies différentielles
- Jusqu’à 3 Me/s de taux d’échantillonnage (PXI-2204)
- Résolution A/D 12 bits (PXI-2204)
- Résolution A/D 16 bits (PXI-2205 et PXI-2206)
- FIFO A/D A/D sur carte
- Plage d’entrée analogique bipolaire ou unipolaire
Série PXI-2200: Cartes PXI d’ADLINK 64 entrées analogiques
La série des PXI-2200 (PXI-2204, PXI-2205 et PXI-2206) sont des cartes PXI 64 entrées analogiques.
Les résolutions sont de 12 ou 16 bits, les vitesses de 250 KS/s, 500 KS/s ou 1 MS/s.
De plus le gain est programmable voie par voie et il y a un séquenceur de voies.
Finalement cette série de cartes offrent également:
– 2 sorties analogiques
– 24 E/S TTL
– 2 compteurs
Drivers livrés / Langages de programmation supportés
La suite MAPS est l’utilitaire de gestion de périphériques tout-en-un pour les systèmes DAQ et PXI d’ADLINK. MAPS comprend un ensemble de logiciels qui permettent d’accélérer le développement d’applications de mesure et d’automatisation tout en réduisant l’effort global.
Utilitaire facile à utiliser !
MAPS est une plate-forme intégrée permettant de configurer le matériel et de tester les fonctionnalités à partir d’un portail unifié. Une documentation complète pour les bibliothèques logiciels et des exemples de code fournissent toutes les informations nécessaires pour le développement.
MAPS prend en charge les langages de programmation les plus courants pour le développement d’applications DAQ. Il inclus un SDK pour le C / C ++ et LabVIEW afin de développer des applications en fonction de vos besoins. Pour faciliter d’avantage le développement, MAPS prend également en charge les derniers systèmes d’exploitation Windows 7, Windows 10 et Linux* (* à confirmer sur le site d’Adlink en fonction de la carte).
