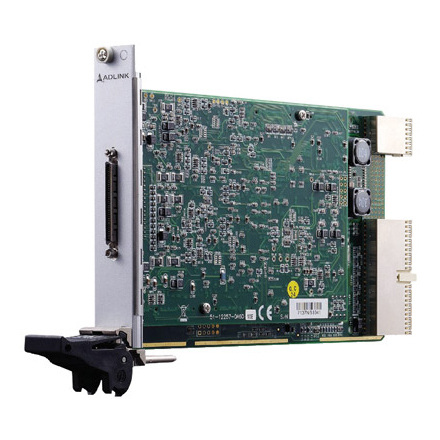

Série PXI-2000 - Carte PXI Multifonction, 4 voies A/D simultanées, 14/16-Bit, jusqu'à 2Me/s

Série PXI-2000 - Carte PXI Multifonction, 4 voies A/D simultanées, 14/16-Bit, jusqu'à 2Me/s
Effacer
Fonctionnalités principales
  • Conforme aux spécifications PXI Rev. 2.0
  • Facteur de forme Eurocard 3U, compatible CompactPCI (PICMG 2.0 R3.0)
  • 4 entrées analogiques différentielles
  • Fréquence d’échantillonnage simultanée jusqu’à 2 Me/s (DAQe-2010)
  • Résolution A/D 14 bits (PXI-2010)
  • Résolution A/D 16 bits (PXI-2005 et PXI-2006)
  • Jusqu’à 8 k-échantillons A/D FIFO (PXI-2010)
  • Plage d’entrée analogique bipolaire ou unipolaire
PXI-2010 Carte PXI Multifonction, 4 voies A/D simultanées, 14-Bit, 2 Me/s
PXI-2006 Carte PXI Multifonction, 4 voies A/D simultanées, 16-Bit, 250 Ke/s
PXI-2005 Carte PXI Multifonction, 4 voies A/D simultanées, 16-Bit, 500 Ke/s

Série PXI-2000: Cartes PXI d’ADLINK 4 entrées analogiques simultanées

La série des PXI-2000 (PXI-2005, PXI-2006 et PXI-2210) sont des cartes PXI 4 entrées analogiques simultanées
Les résolutions sont de 12 ou 16 bits, les vitesses de 250 Ke/s, 500 Ke/s ou 2 Me/s.
De plus le gain est programmable voie par voie et il y a un séquenceur de voies.
Finalement cette série de cartes offrent également:
– 2 sorties analogiques
– 24 E/S TTL
– 2 compteurs

Drivers livrés / Langages de programmation supportés

La suite MAPS est l’utilitaire de gestion de périphériques tout-en-un pour les systèmes DAQ et PXI d’ADLINK. MAPS comprend un ensemble de logiciels qui permettent d’accélérer le développement d’applications de mesure et d’automatisation tout en réduisant l’effort global.

Utilitaire facile à utiliser !

MAPS est une plate-forme intégrée permettant de configurer le matériel et de tester les fonctionnalités à partir d’un portail unifié. Une documentation complète pour les bibliothèques  logiciels et des exemples de code fournissent toutes les informations nécessaires pour le développement.

MAPS prend en charge les langages de programmation les plus courants pour le développement d’applications DAQ. Il inclus un SDK pour le C / C ++ et LabVIEW afin de  développer des applications en fonction de vos besoins. Pour faciliter d’avantage le développement, MAPS prend également en charge les derniers systèmes d’exploitation Windows 7, Windows 10 et Linux* (* à confirmer sur le site d’Adlink en fonction de la carte).

Les autres références ADLINK PXI distribuées : ADLINK – Acquisys
