Série PA72 - Carte PXI & PXIe , plateforme numériseur et générateur arbitraire

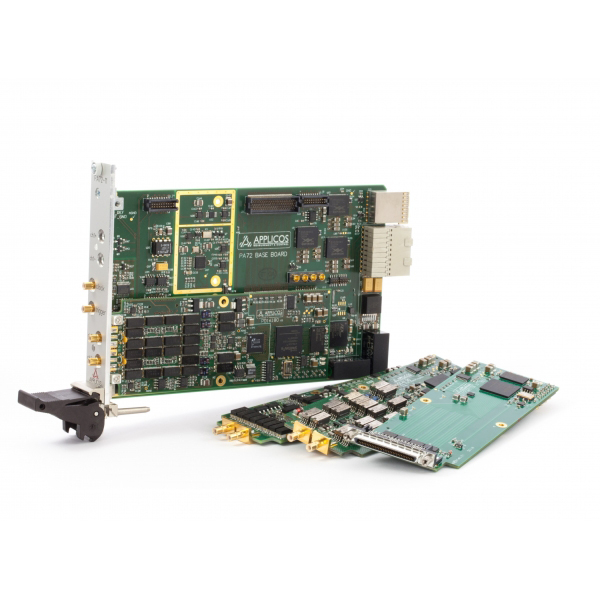

La plate-forme PA72 est une plate-forme flexible. Elle se compose d’un carte de base et d’une ou deux cartes filles. Pour les cartes filles, il existe plusieurs choix  de générateurs, numériseurs, filtres et modules d’E/S numériques flexibles. Des cartes filles personnalisées peuvent également être créées. Cela vous permet de configurer une carte d’acquisition de données exactement adaptée à vos besoins. Le concept PA72 offre une solution souple et rentable pour les fonctions analogiques de moyenne et de haute gamme.

Chaque carte fille est optimisée pour une meilleure performance du signal. Une carte fille PA72 comporte généralement des entrées/sorties différentielles, un THD bas, un bruit faible et une précision élevée.

La carte de base contient un générateur d’horloge PLL à 2 canaux à haute stabilité et à faible gigue, des circuits de déclenchement et bien sûr l’interface PXI-bus. Un voltmètre numérique est disponible pour auto-étalonnage (pris en charge par le pilote), et peut également être utilisé pour les cartes de développement personnalisées.

La carte de base est disponible avec l’interface de bus PXI (PA72) et l’interface de bus PXI-Express (PA72e). Les deux cartes acceptent les mêmes cartes filles. Le connecteur J2 est une version réduite de (XJ4) pour garantir que les deux versions sont compatibles avec les slots hybrides.

Carte de base PA72
La carte de base PA72 contient un générateur d’horloge, un circuit de déclenchement, un voltmètre numérique et l’interface de bus PXI. Dans le schéma ci-dessous, les fonctions de la carte de base sont jaunes et les fonctions de la carte fille sont vertes.

Le générateur d’horloge est une horloge PLL à faible jitter qui a moins de 0.5ps de gigue pour les bandes passantes du filtre à boucle basse. Avec des largeurs de bande de fil de boucle plus élevées, le temps de décalage de fréquence peut être inférieur à 250 ms. La fréquence d’horloge principale varie de 2 kHz à 945 MHz avec une résolution inférieure à 1 kHz. Chaque slot de carte fille a son propre diviseur d’horloge.

Par conséquent, l’horloge pour chaque carte fille peut être différente tout en maintenant une synchronisation correcte. Le générateur d’horloge PLL dispose d’une horloge de référence à haute stabilité, faible bruit et faible gigue 10MHz avec une stabilité de fréquence de 1ppm. De plus, la PLL peut être verrouillée sur l’horloge du fond de panier PXI ou sur une horloge de référence externe. La source d’horloge embarquée peut également être contournée par une horloge directe externe.

L’entrée de déclenchement prend en charge le déclenchement de niveau et de niveau ainsi que les signaux de déclenchement à déclenchement positif et négatif. La source de déclenchement peut être un logiciel, un déclencheur PXI Star, un déclencheur PXI 0-6 (3-6 inversé) ou externe (avant). De plus, les cartes de numérisation peuvent être réglées sur le signal d’entrée analogique à déclenchement de bord.

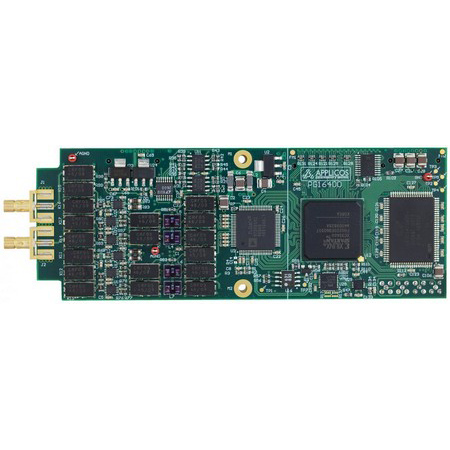

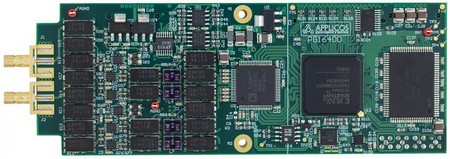

PA72G16400 Carte fille Générateur Arbitraire 16-bit/400Msps

La PA72G16400 est un générateur de forme d’onde arbitraire de 16 bits, capable de générer des formes d’onde à des vitesses allant jusqu’à 400Msps. La haute résolution et la fréquence d’échantillonnage élevée permettent de générer des signaux avec des niveaux de bruit de quantification très faibles. Une source de tension de décalage embarquée permet de générer des signaux de décalage tout en maintenant une utilisation optimale de la plage numérique du DAC. Avec le 8MWord de la mémoire, il ya beaucoup de place pour le téléchargement de plusieurs modèles différents, permettant des modèles de commutation avec une communication bus minimale.

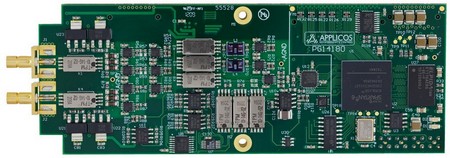

PA72G14180 Carte fille Générateur Arbitraire 14-bit/180Msps

La PA72G14180 est un générateur de forme d’onde arbitraire de 14 bits, capable de générer des formes d’onde à des vitesses allant jusqu’à 180Msps. Une source de tension de décalage embarquée permet de générer des signaux de décalage tout en maintenant une utilisation optimale de la plage numérique du DAC. Avec le 64MWord de mémoire, il ya beaucoup de place pour télécharger de longues formes d’ondes complexes. Il est également possible de télécharger de nombreux modèles différents, ce qui permet des modes de commutation avec une communication bus minimale.

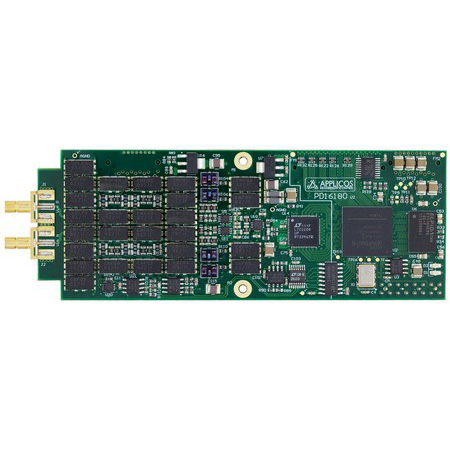

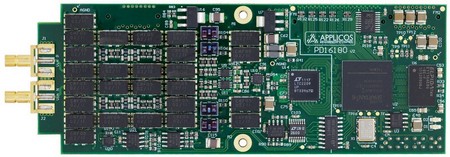

PA72D16180A Carte fille Numériseur 16-bit/180Msps

Le PA72D16180A est un numériseur 16 bits, capable de capturer des formes d’onde à des vitesses allant jusqu’à 180Msps. Une source de tension de décalage embarquée permet de capturer des signaux de décalage tout en utilisant toujours la plage optimale pour une utilisation maximale de l’ADC. Deux filtres à bord permettent de supprimer le bruit hors bande. La mémoire intégrée 64MWord permet de capturer des formes d’onde très longues ou de capturer séquentiellement plusieurs signaux avec une communication bus minimale.

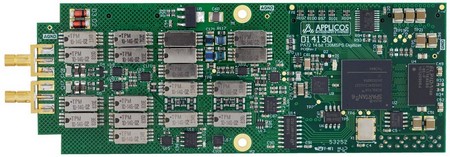

PA72D14130  Carte fille Numériseur 14-bit/130Msps

Le PA72D14130 est un numériseur 14 bits, capable de capturer des formes d’onde à des vitesses allant jusqu’à 130Msps. Une source de tension de décalage embarquée permet de capturer des signaux de décalage tout en utilisant toujours la plage optimale pour une utilisation maximale de l’ADC. Deux filtres à bord permettent de supprimer le bruit hors bande. La mémoire intégrée 64MWord permet de capturer des formes d’onde très longues ou de capturer séquentiellement plusieurs signaux avec une communication bus minimale.

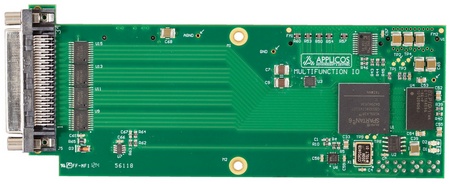

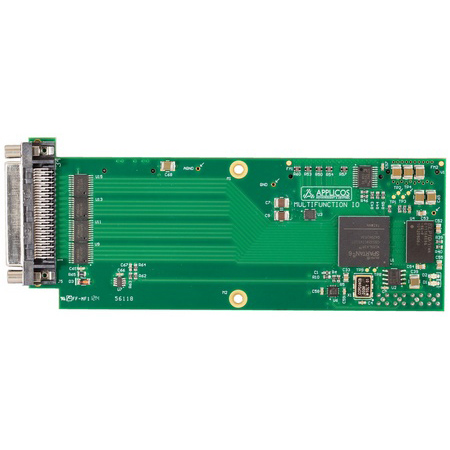

PA72DIOS6016 Carte fille DIO programmable multifonctions

La PA72DIOS6016 est un noyau de conception numérique multifonction. Le FPGA permet la mise en œuvre de nombreuses applications personnalisées différentes. Le connecteur possède 64 broches d’entrée/sortie qui peuvent être affectées comme E/S TTL ou comme entrées différentielles. 128 MByte de mémoire DDR2 est disponible pour le FPGA et une EEPROM embarquée permet de stocker des valeurs dans une mémoire non volatile. La tension de banc d’E/S peut être FPGA-sélectionnée entre 2,5 et 3,3 Volt.

PA72DIOS6100 Carte fille DIO programmable multifonctions

La PA72DIOS6100 est l’équivalent du PA72DIOS6016. Elle dispose d’un plus grand FPGA, et permet également des signaux de sortie différentielle. Le FPGA permet la mise en œuvre de nombreuses applications personnalisées différentes. Le connecteur possède 64 broches d’entrée / sortie qui peuvent être assignées en TTL ou en paires différentielles. 128 MByte de mémoire DDR2 est disponible pour le FPGA et une EEPROM embarquée permet de stocker des valeurs dans une mémoire non volatile. La tension de banc d’E/S peut être FPGA-choisi entre 1,2, 1,8, 2,5 et 3,3 Volt, permettant une large gamme de normes électriques.

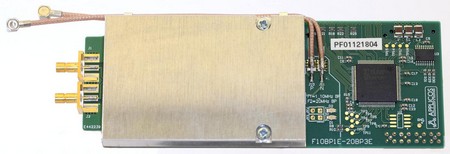

PA72BPF Carte fille double filtre passe bande différentiel

La carte fille PA72BPF est une carte de filtrage supplémentaire. Il contient généralement deux filtres passe-bande elliptiques différentiels sélectionnables de 3e ordre. Ces modules de filtrage sont adaptés par Applicos aux exigences des clients. Les filtres peuvent être utilisés pour filtrer le signal de sortie des cartes filles du générateur pour obtenir une distorsion et une suppression du bruit encore meilleures.
