| PXI-9816D/512 | Numériseur 4 voies 10 Me/s 16 bits, entrées ± 1 V ou ± 0.2 V, mémoire 512 Mo | |
| PXI-9816H/512 | Numériseur 4 voies 10 Me/s 16 bits, entrées ± 5 V ou ± 0.1 V, mémoire 512 Mo | |
| PXI-9846D/512 | Numériseur 4 voies 40 Me/s 16 bits, entrées ± 1 V ou ± 0.2 V, mémoire 512 Mo | |
| PXI-9846DW/512 | Numériseur 4 voies 40 Me/s 16 bits, entrées ± 1 V ou ± 0.2 V, mémoire 512 Mo, BP 80 MHz | |
| PXI-9846H/512 | Numériseur 4 voies 40 Me/s 16 bits, entrées ± 5 V ou ± 1 V, mémoire 512 Mo |

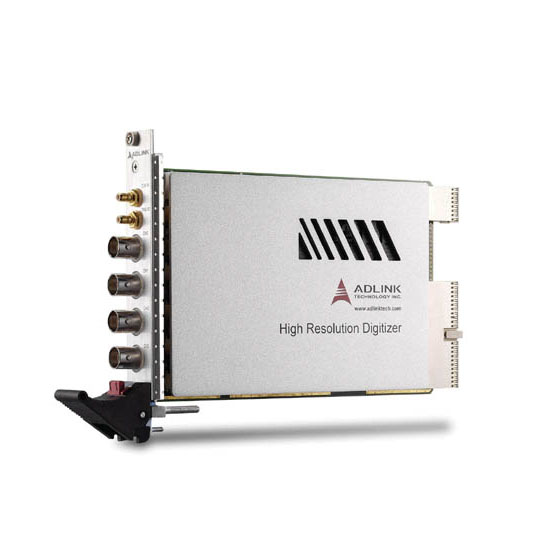

PXI-9816/9826/9846 - Numériseur PXI 4 voies 10/40 Me/s 16 bits
Fonctionnalités principales
- Facteur de forme 3U Eurocard
- 4 voies entrées analogiques simultanées
- Convertisseur A/ N haute résolution 16 bits
- Echantillonnage jusqu’à 10 Me/s et 40 Me/s par canal
- Mémoire intégrée 512 Mo pour le stockage des données
- Impédance d’entrée de 50Ω ou 1MΩ sélectionnable par logiciel
- Plage de tension d’entrée programmable: ± 0.2 V, ± 1 V ou ± 1 V, ± 5 V
- Synchronisation de plusieurs modules via le bus de déclenchement PXI
PXI-9816/9826/9846 : Numériseur PXI ADLINK 4 voies synchrones 16 bits 10/20/40 Me/s
Ces numériseurs PXI-9816/9826/9846 comporte 4 voies synchrones avec une résolution de 16 bit.
La bande passante analogique 5,1/9,6/20MHz et la vitesse d’échantillonnage de 10/20 ou 40Me/s et par voie
En outre il comporte un amplificateur programmable pour des gammes d’entrée de +/-0,2V; +/-1V ou bien +/-1V;+/-5V
Ce numériseur peut travailler en mode DMA Scatter-Gather qui permet de faire de l’accès continu.
Sa mémoire interne est de 512 MB et plusieurs Cartes peuvent être synchronisées via le PXI trigger bus.
Finalement ce numériseur est parfait pour une large gamme d’applications, notamment l’acquisition de signaux radar, ultrasons Etc.
Drivers livrés / Langages de programmation supportés
La suite MAPS est l’utilitaire de gestion de périphériques tout-en-un pour les systèmes DAQ et PXI d’ADLINK. MAPS comprend un ensemble de logiciels qui permettent d’accélérer le développement d’applications de mesure et d’automatisation tout en réduisant l’effort global.
Utilitaire facile à utiliser !
MAPS est une plate-forme intégrée permettant de configurer le matériel et de tester les fonctionnalités à partir d’un portail unifié. Une documentation complète pour les bibliothèques logiciels et des exemples de code fournissent toutes les informations nécessaires pour le développement.
MAPS prend en charge les langages de programmation les plus courants pour le développement d’applications DAQ. Il inclus un SDK pour le C / C ++ et LabVIEW afin de développer des applications en fonction de vos besoins. Pour faciliter d’avantage le développement, MAPS prend également en charge les derniers systèmes d’exploitation Windows 7, Windows 10 et Linux* (* à confirmer sur le site d’Adlink en fonction de la carte).
