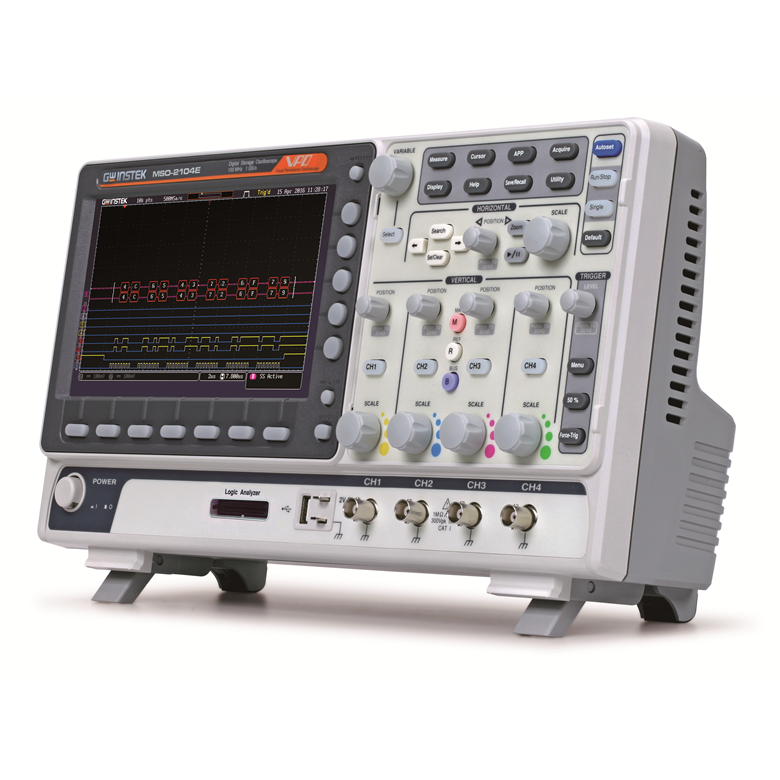

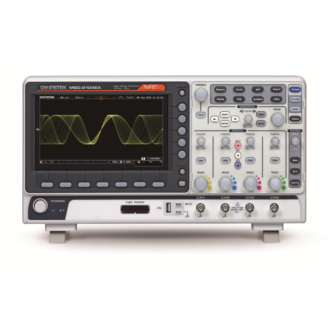

MSO-2000 - Oscilloscope numérique, analyseur logique et générateur arbitraire

MSO-2000 - Oscilloscope numérique, analyseur logique et générateur arbitraire

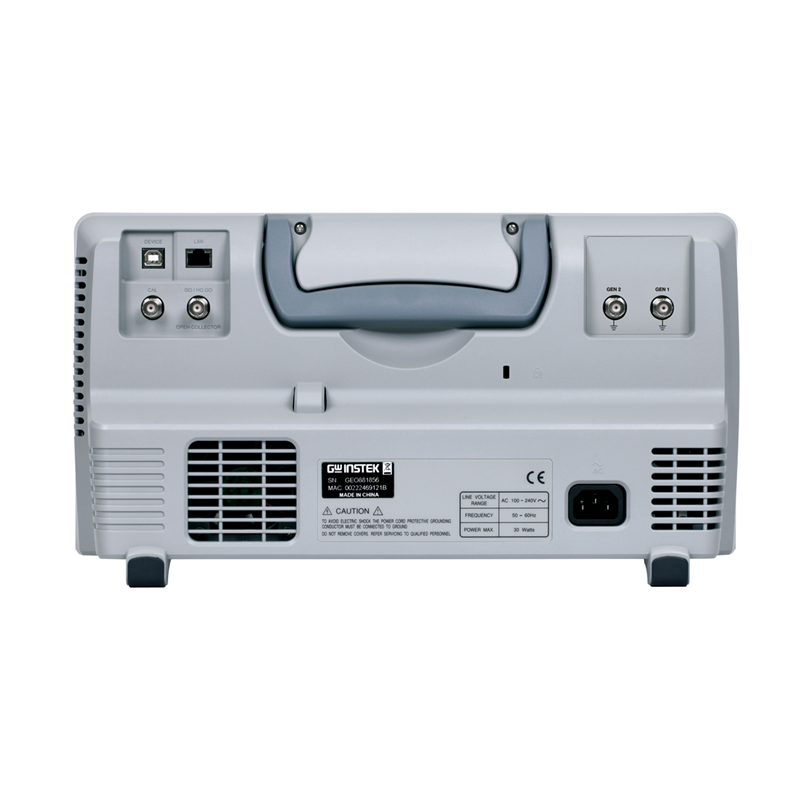

MSO-2000 – Image 2

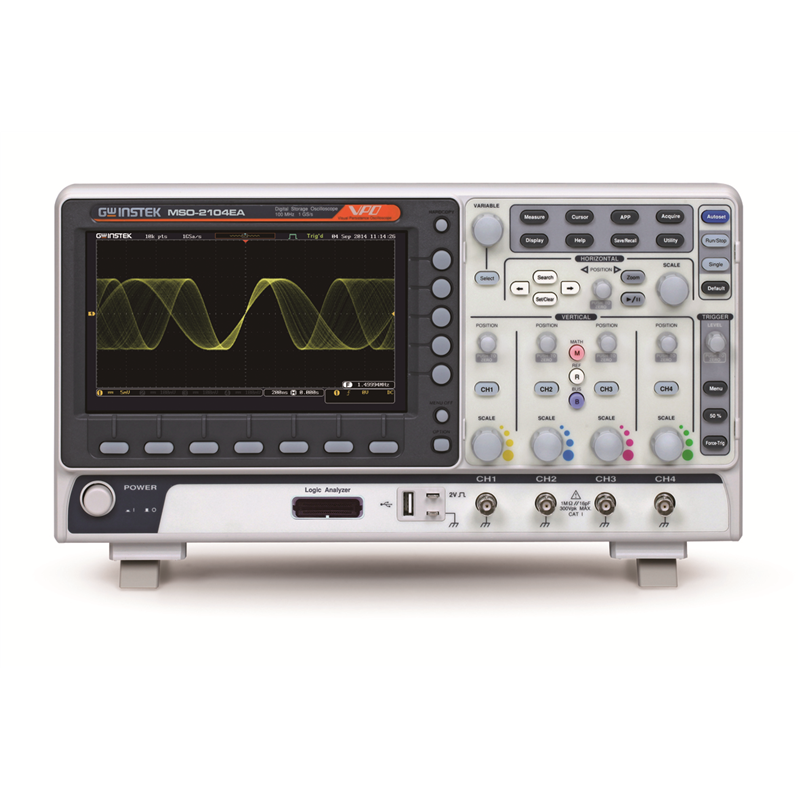

MSO-2000 – Image 3

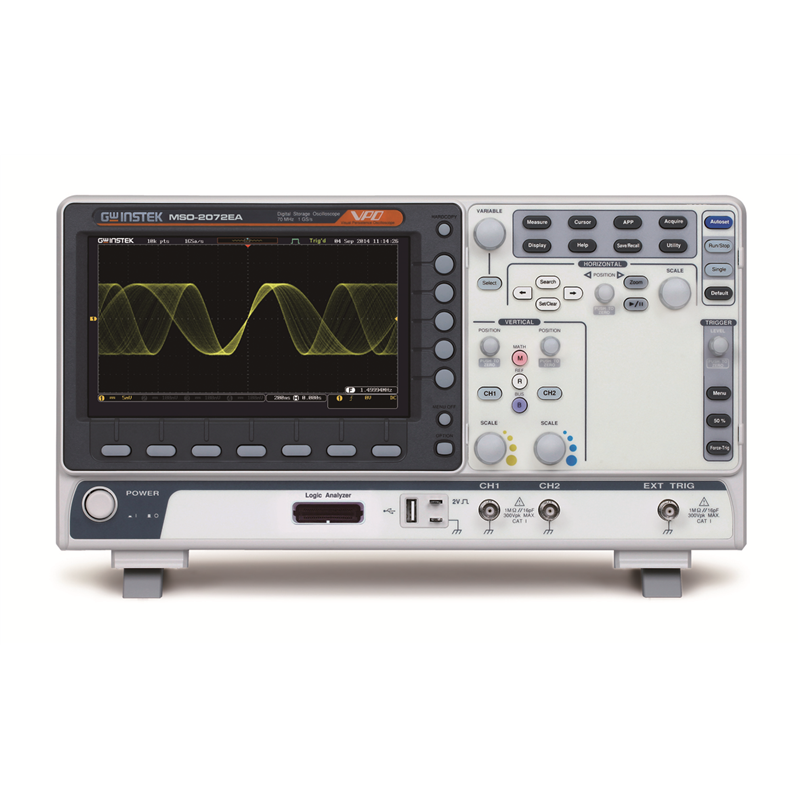

MSO-2000 – Image 4
Effacer
Fonctionnalités principales
  • Sélections de bande passante 200/100 / 70MHz: 2 ou 4 canaux
  • MSO-2000E est équipé d’un analyseur logique à 16 canaux
  • MSO-2000EA est équipé d’un analyseur logique à 16 canaux et d’un générateur de formes d’ondes arbitraires à 25 MHz
  • La fréquence d’échantillonnage en temps réel pour chaque canal est de 1GSa / s (modèles à 2 canaux) et la fréquence d’échantillonnage en temps réel maximale est de 1 GSa / s (modèles à 4 canaux)
  • Profondeur de mémoire maximale de 10 Mo et technologie d’affichage de forme d’onde VPO
  • Taux de mise à jour de la forme d’onde jusqu’à 120 000 wfms / s
  • Écran LCD WVGA TFT 8 «
  • Logiciel gratuit d’analyse de réponse en fréquence
  • La FFT maximale de 1M fournit des mesures de résolution de domaine de fréquence plus élevée
  • Fonctions de filtre passe-haut, passe-bas et passe-bande
  • 29 000 sections de mémoire segmentées et fonction de recherche de forme d’onde
  • Fonctions de déclenchement et de décodage du bus série I2C / SPI / UART / CAN / LIN
  • La fonction de journal de données est capable de suivre les changements de signal jusqu’à 100 heures
  • Fonction de stockage réseau
MSO-2204EA Oscilloscope numérique, 4 voies, 200 MHz, Analyseur logique 16 voies, Générateur arbitraire 25 MHz, 2 voies
MSO-2104EA Oscilloscope numérique, 4 voies, 100 MHz, Analyseur logique 16 voies, Générateur arbitraire 25 MHz, 2 voies
MSO-2074EA Oscilloscope numérique, 4 voies, 70 MHz, Analyseur logique 16 voies, Générateur arbitraire 25 MHz, 2 voies
MSO-2202EA Oscilloscope numérique, 2 voies, 200 MHz, Analyseur logique 16 voies, Générateur arbitraire 25 MHz, 2 voies
MSO-2102EA Oscilloscope numérique, 2 voies, 100 MHz, Analyseur logique 16 voies, Générateur arbitraire 25 MHz, 2 voies
MSO-2072EA Oscilloscope numérique, 2 voies, 70 MHz, Analyseur logique 16 voies, Générateur arbitraire 25 MHz, 2 voies
MSO-2204E Oscilloscope numérique, 4 voies, 200 MHz, Analyseur logique 16 voies
MSO-2104E Oscilloscope numérique, 4 voies, 100 MHz, Analyseur logique 16 voies
MSO-2074E Oscilloscope numérique, 4 voies, 70 MHz, Analyseur logique 16 voies
MSO-2202E Oscilloscope numérique, 2 voies, 200 MHz, Analyseur logique 16 voies
MSO-2102E Oscilloscope numérique, 2 voies, 100 MHz, Analyseur logique 16 voies
MSO-2072E Oscilloscope numérique, 2 voies, 70 MHz, Analyseur logique 16 voies
Le MSO-2000 est un oscilloscope mixte qui offre deux canaux analogiques + 16 canaux numériques ou 4 canaux analogiques + 16 canaux numériques. La série MSO-2000 inclut le MSO-2000E et MSO-2000EA. MSO-2000E dispose d’un analyseur logique à 16 canaux intégré et MSO-2000EA intègre un analyseur logique à 16 canaux et un générateur de formes d’ondes arbitraires à 25 MHz. La série complète présente des sélections de bande passante de 200 MHz, 100 MHz et 70 MHz. Deux modèles de fournissent un taux d’échantillonnage en temps réel de 1 GSa/s par canal; quatre modèles fournissent un taux d’échantillonnage en temps réel maximal de 1 GSa/s. L’écran LCD TFT de 8 « , 800 x 480,  et la plage verticale minimale de 1 mV/div permettent à la série MSO-2000 de mesurer des signaux faibles et complexes et d’afficher clairement les résultats de mesure.

Pour les canaux analogiques, la série MSO-2000 offre une mémoire longue de 10 Mo pour que les utilisateurs récupèrent et analysent complètement les formes d’onde. Les utilisateurs, en fonction des exigences de l’application, peuvent sélectionner une profondeur de mémoire de 1 k, 10 k, 100 k, 1 M ou 10 M. La profondeur de mémoire courte associée à la fréquence d’échantillonnage élevée permet aux utilisateurs d’observer des formes d’onde changeant rapidement et, d’autre part, une profondeur de mémoire longue a pour but de changer continuellement les formes d’onde. La série MSO-2000 est équipée de fonctions de recherche de forme d’onde et de mémoire segmentée pour étendre les applications flexibles de mémoire longue de 10 M. La mémoire segmentée peut être divisée au maximum en 29 000 sections pour que les utilisateurs puissent contourner toutes les formes d’onde sans importance afin de rechercher rapidement toutes les formes d’onde requises. Grâce à la fonction de segmentation de la mémoire, des formes d’ondes plus significatives peuvent être enregistrées et les formes d’onde cibles peuvent être affichées rapidement. Les utilisateurs, en utilisant la fonction de recherche de forme d’onde, peuvent rapidement rechercher les formes d’onde souhaitées en fonction des conditions de déclenchement requises.
L’analyseur logique à 16 canaux a une profondeur de mémoire de 10 Mpts par canal, ce qui permet de récupérer des signaux numériques de plus en plus longs et d’afficher clairement les signaux numériques pour obtenir suffisamment d’informations pour l’analyse. Le basculement d’entrée minimal de l’analyseur logique représente la tension de fonctionnement minimale de ± 250 mV, ce qui démontre que les canaux numériques sont très sensibles en ce qui concerne l’entrée. Les fonctions standard de déclenchement et de décodage du bus comprennent des bus série et parallèle tels que I2C, SPI, UART (RS232 / 422/485) et bus CAN / LIN pour les communications automobiles. La fonction de bus parallèle est uniquement pour les canaux numériques. Les formes d’onde de bus peuvent être déclenchées et décodées en temps réel. La série MSO-2000 offre des capacités complètes d’analyse et de débogage avec des prix économiques.
En plus d’un analyseur logique à 16 canaux, le MSO-2000EA dispose d’un générateur de formes d’ondes arbitraires 25 MHz à double canal intégré avec la capacité de modulation et dispose également d’une résolution verticale de 14 bits; taux d’échantillonnage de 200Sa/s; 5 formes d’onde de sortie standard (sinus, carré, impulsion, rampe, courant continu, bruit) et 7 formes d’onde définies par l’utilisateur (Sinc, Gaussian, Lorentz, élévation exponentielle, chute exponentielle, Haversine, cardiaque); Modulation AM / FM / FSK et fonction de balayage. L’interface conviviale est le choix idéal pour des applications telles que la simulation de circuit et les tests de formation.
