Fonctionnalités principales
  • Bande passante 650 MHz/350 MHz, 2 canaux d’entrée
  • Taux d’échantillonnage en temps réel 5GSa/s (demi-canaux) ; Taux d’échantillonnage en temps réel de 2,5 GSa/s (tous les canaux)
  • Profondeur de mémoire de 200 Mpts par canal
  • 200 000 wfm/s de taux de mise à jour de la forme d’onde
  • Écran LCD TFT 10,2 pouces 800 * 480
  • 490 000 mémoires segmentées et fonctions de recherche de forme d’onde pour optimiser l’efficacité de la longueur d’enregistrement
  • 38 fonctions de mesure automatique offrent diverses sélections de mesure
  • Mode d’acquisition haute résolution
  • Fonctions de déclenchement et de décodage du bus série I2C/UART/CAN/LIN
  • Analyseur de spectre double canal (DC ~ 2,5 GHz) avec spectrogramme
  • Générateur de formes d’onde arbitraires à double canal 25 MHz
  • Mesure d’analyse de puissance de 13 ensembles en option
  • 16 canaux numériques en option avec analyseur logique (MSO)

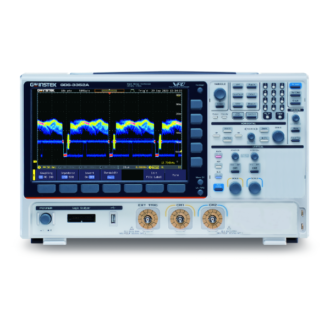

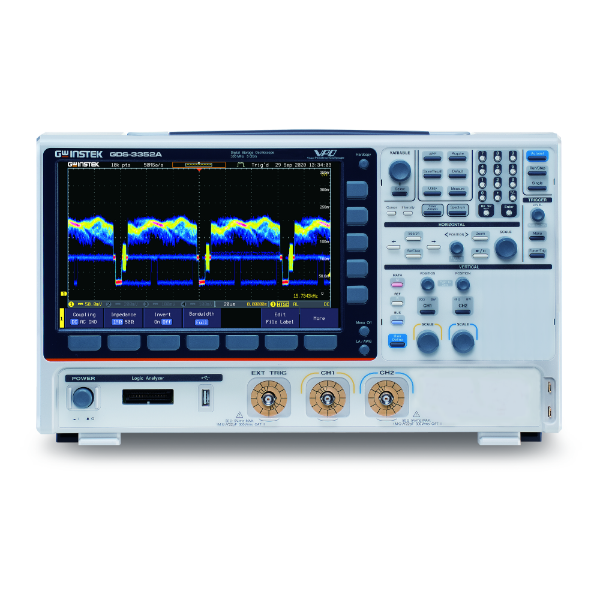

GDS-3352A 350 MHz, 2 canaux, oscilloscope à mémoire numérique
GDS-3652A 650 MHz, 2 canaux, oscilloscope à mémoire numérique

GDS-3000A : Oscilloscopes à mémoire numérique

La série GDS-3000A est le produit phare de l’oscilloscope à mémoire numérique de nouvelle génération de GW Instek. Sa bande passante de fréquence la plus élevée a été élevée à 650 MHz, et le modèle 350 MHz est également disponible. La profondeur de mémoire de chaque canal est jusqu’à 200Mpts.

Le taux d’échantillonnage est de 5GSa/s entrelacé. L’écran est un écran LCD TFT de 10,2″ et la sortie d’affichage RVB est de 8 bits chacun, permettant aux utilisateurs d’analyser clairement la distribution de la force du signal mesuré. Les modèles incluent des sélections à deux et quatre canaux et un analyseur logique à 16 canaux en option.

Le GDS-3000A est équipé d’un générateur de formes d’onde arbitraires à double canal standard de 25 MHz. Les utilisateurs peuvent sélectionner la fonction de forme d’onde arbitraire pour stocker le signal mesuré par le canal analogique ou le sortir directement du générateur de signal. Cette fonction permet aux utilisateurs de générer facilement différents types de signaux mesurés pour simuler des sorties de signaux diversifiées.

La fonction d’analyse de la réponse en fréquence (Bode Plot) est également équipée, qui peut être appliquée à la vérification et à l’analyse des caractéristiques des circuits et des composants du produit, y compris la conception des circuits RLC, la conception des filtres et la vérification et l’analyse de la conception des amplificateurs.
