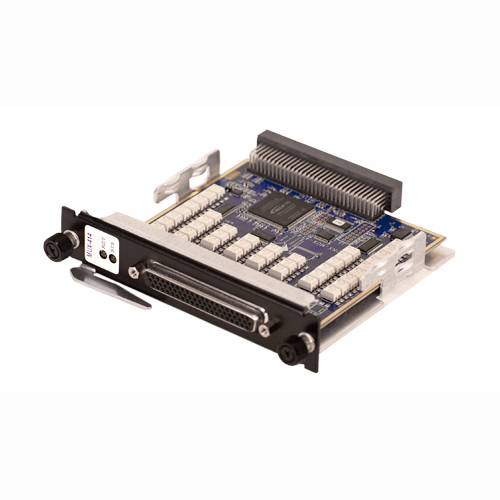

DNx-MUX-414 : Carte multiplexeur/commutateur 14 canaux 1×3

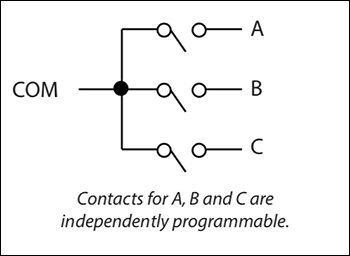

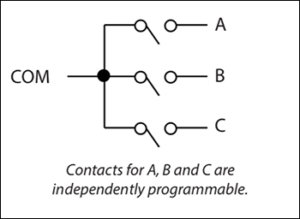

Les cartes DNR/DNF/DNA-MUX-414 fournissent 14 commutateurs indépendants un par trois à utiliser avec les châssis UEI RACKtangle, FlatRACK et Cube respectivement. Les cartes MUX-414 sont conçues pour être utilisées dans une grande variété d’applications de commutation et de contrôle numérique et en particulier pour établir des connexions dans des applications SIL. Chaque canal fournit une borne « commune » connectée à trois contacts SPST (Forme A) indépendants. Dans une application SIL typique, cela permet à chaque signal d’ordinateur de vol d’être connecté au véritable entraîneur, à un appareil simulé, à un troisième signal de test ou d’erreur, ou laissé ouvert pour simuler un fil cassé ou une autre condition de circuit ouvert.
Chaque canal est capable de commuter des tensions jusqu’à ±48 VCC, des formes d’onde CA avec des pics inférieurs à ±48 VCC ou des signaux sinusoïdaux jusqu’à 34Vrms. Chaque canal est conçu pour un fonctionnement continu à 1 A DC ou ACrms avec une résistance de commutation inférieure à 0,2 Ohm (typique, sans compter les câbles externes). Tous les relais sont par défaut « ouverts » à la mise sous tension/à la réinitialisation. Les taux de commutation jusqu’à 250 Hz sont pris en charge et tous les canaux fonctionnent par défaut en mode relais de coupure avant fermeture. Chaque carte fournit une isolation de 350 VDC entre les canaux, ainsi qu’entre la carte, le cube et les autres cartes d’E/S installées.
Toutes les connexions s’effectuent via un connecteur D à 62 broches pratique, garantissant ainsi l’obtention de câbles ou de connecteurs correspondants. Les utilisateurs peuvent également connecter les cartes DNx-MUX-414 à notre populaire panneau de bornes à vis DNA-STP-62 via les câbles DNA-CBL-62. Les câbles sont entièrement blindés et sont disponibles en longueurs de 1, 3, 6, 10 et 20 pieds.
La série DNx-MUX-414 comprend des pilotes logiciels prenant en charge tous les systèmes d’exploitation courants, notamment : Windows, Linux, QNX, VXWorks, RTX et d’autres systèmes d’exploitation en temps réel courants. Les utilisateurs de Windows peuvent utiliser le framework UEIDAQ qui fournit une interface logicielle simple et complète à tous les langages de programmation Windows courants et aux applications d’acquisition et de contrôle de données (par exemple, LabVIEW, MATLAB).
