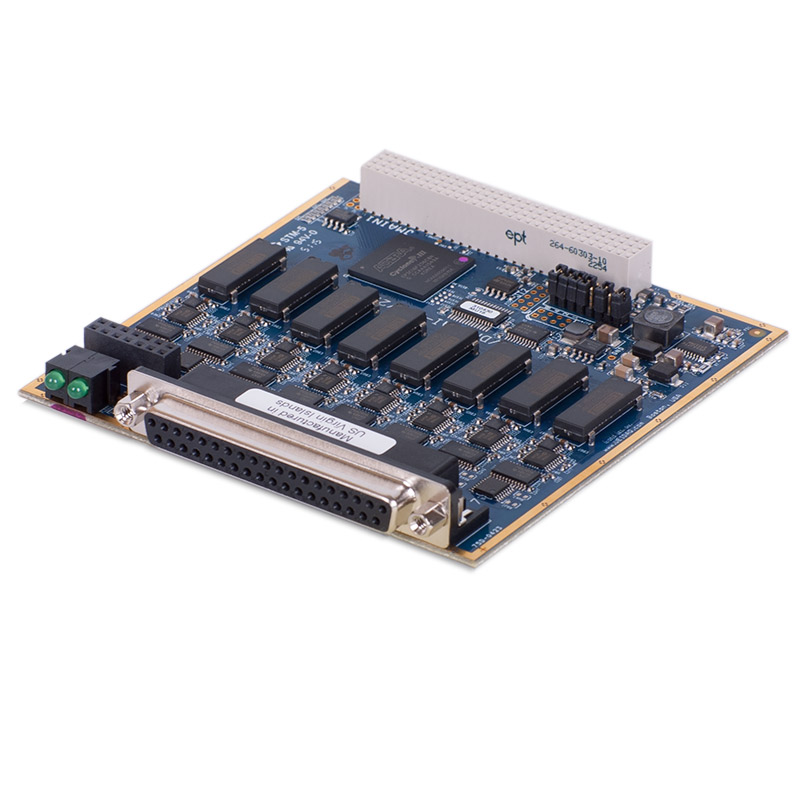

DNx-AI-228-300 : Carte A/N à 8 canaux, haute tension, échantillonnage simultané, entièrement isolée
La carte DNx-AI-228-300 est une carte A/N à 8 canaux haute tension, entièrement isolé et avec échantillonnage simultané. La DNx-AI-228-300 dispose d’une plage d’entrée de ±300 VDC et d’une résolution de 24 bits. Cela fournit une résolution de ±35,8 µV sur la plage d’entrée ±300 VDC, G=1.
Chaque canal fournit également une ligne d’E/S numérique isolée. Les sorties DOut sont en logique 3,3 V, tandis que les DIns sont compatibles avec les logiques 3,3 V et 5 V.
Une configuration A/N par canal permet d’échantillonner les canaux simultanément à des débits allant jusqu’à 120 kS/s chacun (480 kS/s agrégés au maximum sur l’ensemble de la carte). La configuration A/N par canal élimine pratiquement les problèmes de diaphonie d’entrée et de temps d’établissement du canal, même lorsqu’il est connecté à des sources de signaux à haute impédance.
Chaque canal est isolé électriquement de tous les autres canaux ainsi que du châssis Cube ou RACKtangle. En plus de l’isolation, chaque entrée est protégée contre les surtensions jusqu’à ±300 V (mise sous tension ou hors tension). Toutes les connexions sont effectuées via un connecteur femelle série DB37.
Le logiciel inclus avec le DNx-AI-228-300 fournit une API complète mais facile à utiliser qui prend en charge tous les langages de programmation Windows courants ainsi que les programmeurs utilisant Linux et la plupart des systèmes d’exploitation en temps réel, y compris QNX, INtime, RT Linux, VxWorks, et plus encore. Enfin, le framework UEIDAQ fournit un support complet pour ceux qui créent des applications dans des progiciels d’acquisition de données tels que LabVIEW, MATLAB/Simulink, ou toute application prenant en charge les serveurs ActiveX ou OPC.
La carte DNx-AI-228-300 fait partie de la série Guardian d’UEI, qui fournit des niveaux élevés de diagnostics aux utilisateurs. La carte AI-228-300 offre à la fois la possibilité de détecter les conditions de surtension d’entrée ainsi que la possibilité de déconnecter à distance le canal du câblage sur site.
