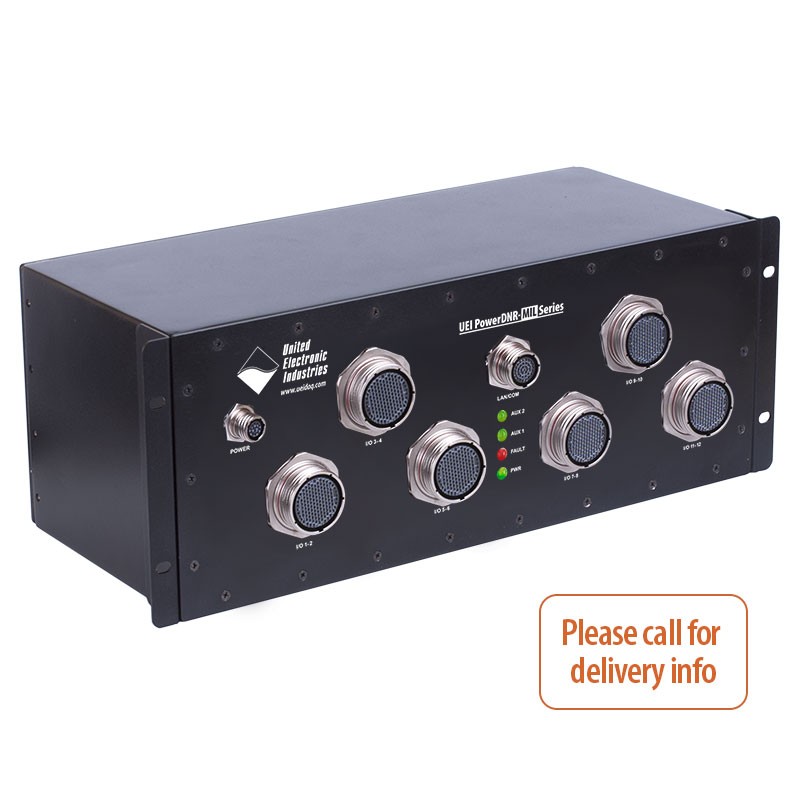

Le DNR-MIL est le dernier déploiement de l’architecture RACKtangle® de UEI. Bien que les RACKtangles d’origine sont assez robustes, la série DNR-MIL pousse la robustesse à l’extrême. Conçu pour être utilisé dans les environnements les plus difficiles, le nouveau RACKtangle est une solution idéale pour les déploiements militaires et aérospatiaux. Le facteur de forme est également idéal pour un vaste assortiment d’applications commerciales, y compris l’utilisation sur les plateformes de forage pétrolier et les raffineries, les machines lourdes, les bancs d’essai en plein air et toute autre application d’E / S qui sera exposée aux éléments. Toute la connectivité est effectuée par connecteurs 38999 conforme ROHS.
Électroniquement, le RACKtangle DNR-MIL est identique à celui de la série standard DNR, sauf pour les circuits de maintien et de protection ajoutés aux entrées d’alimentation. (Ce conditionnement de la source d’alimentation est requis pour répondre à MIL-STD-1275.) Cela signifie que le DNR-MIL utilise les cartes standard de la série DNR (par exemple DNR-AI-217 ou DNR-1553-553). Avec plus de 50 cartes E/S uniques et 12 emplacements disponibles, il y a sûrement une configuration parfaitement adaptée à votre application.
Le nouveau RACKtangle est conçu pour répondre aux exigences les plus courantes des MIL-STD-461 et -810 et est conforme au minimum aux normes IP66/NEMA6. Tout cela est logé dans un châssis compact de 17.5 « x 8.125 » x 7 « , pesant moins de 22 livres et généralement consommant moins de 40 watts. En outre, aucun ventilateur de refroidissement rotatif n’est utilisé dans la conception ce qui maximise le MTBF et la fiabilité mécanique. Toutes les cartes de circuits imprimés internes sont vernies pour assurer la plus haute fiabilité.
Le châssis RACKtangle est disponible en quatre différentes options de déploiement. Dans PowerDNA, UEIPAC, UEISIM et UEIMODBUS.
Plus de 40 cartes sont disponibles pour les différentes versions DNA, DNR et DNF, celles-ci étant identiques du point de vue fonctionnalités et caractéristiques électriques.
Cartes Entrées Analogiques
- DNx-AI-201-100 : Carte 24 voies entrée analogique Tension, 16 bits, agrégat 100 Ke/s
- DNx-AI-202 : Carte 12 voies entrée analogique différentielle Courant
- DNx-AI-205 : Carte 4 voies entrée analogique simultanée 18 bits, 250 Ke/s
- DNx-AI-207 : Carte 16 voies entrée analogique, 18 bits, 1 Ke/s par canal
- DNx-AI-208 : Carte 8 voies entrée analogique jauge de contrainte, 18 bits, 8 ke/s par canal
- DNx-AI-211 : Carte 4 voies pour capteur de vibrations IEPE / ICP®
- DNx-AI-212 : Carte 12 voies Thermocouple isolées
- DNx-AI-217 : Carte A/D 16 voies 24 bits, échantillonnage simultané
- DNx-AI-218 : Carte A/D 8 voies 24 bits, entièrement isolées
- DNx-AI-222 : Carte 12 voies RTD avec isolation
- DNx-AI-224 : Carte 4 voies entrée jauge de contrainte haute vitesse
- DNx-AI-254 : Carte 4 voies interface LVDT/RVDT
- DNx-AI-255 : Carte 2 voies interface Synchro/Résolveur
- DNx-AI-256 : Carte 2 voies interface Synchro/Résolveur/LVDT/RVDT
Cartes Sorties Analogiques
- DNx-AO-308 : Carte 8 voies sortie analogique, 16 bits, 100 Ke/s, ± 10V
- DNx-AO-308-020 : Carte 8 voies sortie analogique, 16 bits, 100 Ke/s, 0-20 mA
- DNx-AO-308-350 : Carte 8 voies sortie analogique, 16 bits, 100 Ke/s, ± 10 V, ± 50 mA
- DNx-AO-308-352 : Carte 8 voies sortie analogique, 16 bits, ± 13,5 V
- DNx-AO-308-353 : Carte 8 voies sortie analogique, 16 bits, 100 Ke/s, ± 40V
- DNx-AO-308-420 : Carte 8 voies sortie analogique, 16 bits, 100 Ke/s, sortie courant 4-20 mA
- DNx-AO-318 : Carte 8 voies sortie analogique isolée, 16 bits, 10 Ke/s, ± 10 V
- DNx-AO-318-020 : Carte 8 voies sortie analogique islolée, 0-20 mA
- DNx-AO-318-805 : Carte 8 voies sortie analogique isolée, ± 10 V
- DNx-AO-332 : Carte 32 voies sortie analogique tension
- DNx-AO-333 : Carte 32 voies sortie analogique 16 bits avec relecture tension
- DNx-AO-358 : Carte 8 voies simulation jauge de contrainte
Cartes Entrées/Sorties Numériques
- DNx-DIO-401 : Carte 24 voies entrée numérique
- DNx-DIO-402 : Carte 24 voies sortie numérique
- DNx-DIO-403 : Carte 48 voies E/S numérique TTL
- DNx-DIO-404 : Carte E/S numériques, 12 entrées et 12 sorties (source)
- DNx-DIO-405 : Carte E/S numérique, 12 entrées et 12 sorties (opto-darlington)
- DNx-DIO-406 : Carte 24 E/S Numériques, 12 entrées et 12 sorties
- DNx-DIO-432 : Carte sortie numérique 32 voies, série Guardian avec monitoring tension et courant
- DNx-DIO-432-800 : Carte sortie numérique 32 voies, série Guardian avec monitoring tension et courant
- DNx-DIO-433 : Carte sortie numérique 32 voies (source) série Guardian avec monitoring tension et courant
- DNx-DIO-433-800 : Carte sortie numérique 32 voies, série Guardian avec monitoting tension et courant
- DNx-DIO- 448 : Carte 48 voies Entée Numérique, série Guardian
- DNx-DIO-449 : Carte 48 voies Entrée Numérique haute tension
- DNx-DIO-452 : Carte de commutation 12 voies SPDT, relais électromécaniques
- DNx-DIO-462 : Carte de commutation 12 voies SPDT, série Guardian
- DNx-DIO-470 : Carte de commutation 10 voies SPDT, relais électromécaniques 5 A
Cartes Bus & Interface
- DNx-SL-501 : Carte interface RS-232/485, 4 ports
- DNx-SL-501-804 : Carte interface RS-232/488, 4 ports
- DNx-SL-504 : Carte interface série synchrone, 4 ports
- DNx-SL-508 : Carte interface série RS-232/485, 8 ports
- DNx-CSDB-509 : Carte 8 ports de communication série CSDB & RS-232/485
- DNx-CAN-503 : Carte interface bus CAN, 4 canaux
- DNx-429-512 : Carte interface ARINC 429, 12 canaux RX
- DNx-429-516 : Carte interface ARINC-429, 12 canaux TX
- DNx-429-566 : Carte interface ARINC-429, 6 canaux TX et 6 canaux RX
- DNx-708-453 : Carte interface ARINC-708/453, 2 canaux TX et 2 canaux RX
- DNx-1553-553 : Carte interface MIL-STD-1553, 2 voies
- DNx-AFDX-664 : Carte interface AFDX, 2 canaux
