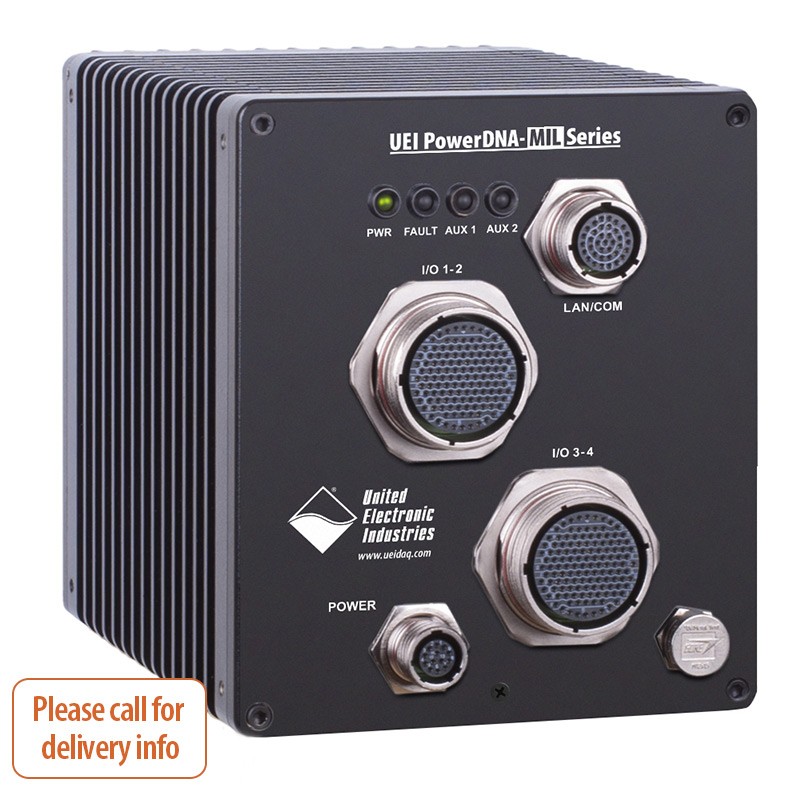

Le Cube DNA-MIL, est un système d’acquisition de données pour applications militaires/aéronautiques et une plate-forme d’E/S logée dans un châssis compact de 6,2 « x 7,1 » x 8,7 « . Le DNA-MIL est conçu pour répondre aux normes MIL-STD-810 et MIL-STD-461 (y compris toutes les exigences d’alimentation), et prend en charge pratiquement n’importe quel type d’entrée, n’importe quel type de capteur, n’importe quelle type d’interface E/S.
Le châssis robuste est facilement configuré comme un contrôleur d’E/S autonome ou intégré, programmé et durci pour l’intégration avec des systèmes d’acquisition de données multifonction de haute densité. Son architecture très avancée fournit aux utilisateurs une API logicielle simple et universelle pour construire, ajouter et reconfigurer des applications basées sur les cartes d’E/S.
La plate-forme DNA-MIL est 100% basée sur les COTS et est supportée par la famille UEI de plus de 50 cartes d’E/S analogiques, numériques et d’interfaces compatibles, incluant ARINC-429, MIL-1553, CAN, RVDT / LVDT, synchro / 232/422/485, jauge de contrainte, codeur en quadrature, sorties analogiques haute tension (jusqu’à 115 V cc) etc.
Elle peut également exécuter des modèles Simulink pour les tests matériels en boucle (HIL) et le prototypage rapide, tandis que les utilisateurs surveillent et paramètrent à distance. Pour l’interopérabilité avec les automates et les systèmes SCADA, le DNA-MIL est également compatible Modbus/TCP. Toutes les connexions d’E/S à ce châssis DAQ de catégorie MIL sont réalisées par des connecteurs ronds de type 38999.
Le DNA-MIL prend en charge tous les systèmes d’exploitation et langages de programmation populaires, MIL-endurcis, y compris Linux, VxWorks, QNX (tous avec pilotes C / C ++) ainsi qu’un large éventail de packages d’applications, notamment LabVIEW, MATLAB et Simulink. Le DNA-MIL dispose également d’une fonction de test intégré et d’autodiagnostic pour vérifier l’état de fonctionnement et une fiabilité sans souci.
Plus de 40 cartes sont disponibles pour les différentes versions DNA, DNR et DNF, celles-ci étant identiques du point de vue fonctionnalités et caractéristiques électriques.
Cartes Entrées Analogiques
- DNx-AI-201-100 : Carte 24 voies entrée analogique Tension, 16 bits, agrégat 100 Ke/s
- DNx-AI-202 : Carte 12 voies entrée analogique différentielle Courant
- DNx-AI-205 : Carte 4 voies entrée analogique simultanée 18 bits, 250 Ke/s
- DNx-AI-207 : Carte 16 voies entrée analogique, 18 bits, 1 Ke/s par canal
- DNx-AI-208 : Carte 8 voies entrée analogique jauge de contrainte, 18 bits, 8 ke/s par canal
- DNx-AI-211 : Carte 4 voies pour capteur de vibrations IEPE / ICP®
- DNx-AI-212 : Carte 12 voies Thermocouple isolées
- DNx-AI-217 : Carte A/D 16 voies 24 bits, échantillonnage simultané
- DNx-AI-218 : Carte A/D 8 voies 24 bits, entièrement isolées
- DNx-AI-222 : Carte 12 voies RTD avec isolation
- DNx-AI-224 : Carte 4 voies entrée jauge de contrainte haute vitesse
- DNx-AI-254 : Carte 4 voies interface LVDT/RVDT
- DNx-AI-255 : Carte 2 voies interface Synchro/Résolveur
- DNx-AI-256 : Carte 2 voies interface Synchro/Résolveur/LVDT/RVDT
Cartes Sorties Analogiques
- DNx-AO-308 : Carte 8 voies sortie analogique, 16 bits, 100 Ke/s, ± 10V
- DNx-AO-308-020 : Carte 8 voies sortie analogique, 16 bits, 100 Ke/s, 0-20 mA
- DNx-AO-308-350 : Carte 8 voies sortie analogique, 16 bits, 100 Ke/s, ± 10 V, ± 50 mA
- DNx-AO-308-352 : Carte 8 voies sortie analogique, 16 bits, ± 13,5 V
- DNx-AO-308-353 : Carte 8 voies sortie analogique, 16 bits, 100 Ke/s, ± 40V
- DNx-AO-308-420 : Carte 8 voies sortie analogique, 16 bits, 100 Ke/s, sortie courant 4-20 mA
- DNx-AO-318 : Carte 8 voies sortie analogique isolée, 16 bits, 10 Ke/s, ± 10 V
- DNx-AO-318-020 : Carte 8 voies sortie analogique islolée, 0-20 mA
- DNx-AO-318-805 : Carte 8 voies sortie analogique isolée, ± 10 V
- DNx-AO-332 : Carte 32 voies sortie analogique tension
- DNx-AO-333 : Carte 32 voies sortie analogique 16 bits avec relecture tension
- DNx-AO-358 : Carte 8 voies simulation jauge de contrainte
Cartes Entrées/Sorties Numériques
- DNx-DIO-401 : Carte 24 voies entrée numérique
- DNx-DIO-402 : Carte 24 voies sortie numérique
- DNx-DIO-403 : Carte 48 voies E/S numérique TTL
- DNx-DIO-404 : Carte E/S numériques, 12 entrées et 12 sorties (source)
- DNx-DIO-405 : Carte E/S numérique, 12 entrées et 12 sorties (opto-darlington)
- DNx-DIO-406 : Carte 24 E/S Numériques, 12 entrées et 12 sorties
- DNx-DIO-432 : Carte sortie numérique 32 voies, série Guardian avec monitoring tension et courant
- DNx-DIO-432-800 : Carte sortie numérique 32 voies, série Guardian avec monitoring tension et courant
- DNx-DIO-433 : Carte sortie numérique 32 voies (source) série Guardian avec monitoring tension et courant
- DNx-DIO-433-800 : Carte sortie numérique 32 voies, série Guardian avec monitoting tension et courant
- DNx-DIO- 448 : Carte 48 voies Entée Numérique, série Guardian
- DNx-DIO-449 : Carte 48 voies Entrée Numérique haute tension
- DNx-DIO-452 : Carte de commutation 12 voies SPDT, relais électromécaniques
- DNx-DIO-462 : Carte de commutation 12 voies SPDT, série Guardian
- DNx-DIO-470 : Carte de commutation 10 voies SPDT, relais électromécaniques 5 A
Cartes Bus & Interface
- DNx-SL-501 : Carte interface RS-232/485, 4 ports
- DNx-SL-501-804 : Carte interface RS-232/488, 4 ports
- DNx-SL-504 : Carte interface série synchrone, 4 ports
- DNx-SL-508 : Carte interface série RS-232/485, 8 ports
- DNx-CSDB-509 : Carte 8 ports de communication série CSDB & RS-232/485
- DNx-CAN-503 : Carte interface bus CAN, 4 canaux
- DNx-429-512 : Carte interface ARINC 429, 12 canaux RX
- DNx-429-516 : Carte interface ARINC-429, 12 canaux TX
- DNx-429-566 : Carte interface ARINC-429, 6 canaux TX et 6 canaux RX
- DNx-708-453 : Carte interface ARINC-708/453, 2 canaux TX et 2 canaux RX
- DNx-1553-553 : Carte interface MIL-STD-1553, 2 voies
- DNx-AFDX-664 : Carte interface AFDX, 2 canaux
