DAQ-9600 - Multimètre 6 1/2 digits avec commutation intégrée
Fonctionnalités principales
- Grand écran couleur TFT de 4,3 pouces
- Châssis à 3 emplacements avec multimètre numérique à 6 ½ chiffres intégré
- Précision de base de 0,0035 % DCV
- 5 modules de commutation sélectionnables
- Taux de balayage jusqu’à 450 canaux/s
- Mémoire interne jusqu’à 100 kilo points
- Mesure et convertit 14 signaux d’entrée différents :Température avec thermocouple, RTD et thermistance ; Volts CC/CA ; Résistance à 2 et 4 fils ; fréquence et période; courant continu/ca et capacité ; déformation directe et déformation en pont
- Commandes compatibles avec le Keysight DAQ970A
- Le stockage USB prend en charge la copie/journalisation des données en fonctionnement autonome
- Interfaces : E/S numériques, LAN, hôte/périphérique USB et mini GPIB (en option)
- Logiciel PC gratuit DAQ-Data logger, permet une configuration et un contrôle faciles des tests
DAQ-9600 : Multimètre 6 1/2 digits avec commutation intégrée
Le DAQ-9600 offre trois emplacements pour modules. Chacun peut être utilisé pour installer et contrôler différents modules adaptés à vos besoins de mesure.
Cinq types de modules sont proposés. Ils incluent :
- Un module de commutation pour usage général,
- Un module multifonction,
- Un module matrice,
- Un module haute tension,
- Un module pour courant élevé.
Les utilisateurs peuvent choisir et combiner ces modules pour obtenir les fonctionnalités souhaitées.
Chaque module permet une configuration indépendante des canaux de mesure. Vous pouvez ajuster la mesure, la fonction, la plage et la vitesse. De plus, des fonctions avancées, telles que la compensation de décalage, sont également disponibles.
Le DAQ-9600 peut acquérir jusqu’à 60 mesures à deux fils, 120 mesures asymétriques ou 96 mesures matricielles. Ce format demi-rack économise de l’espace de travail et réduit les coûts, idéal pour des projets complexes nécessitant diverses fonctions de mesure.
Mesure précises
Au cœur du DAQ-9600 se trouve un multimètre numérique à 6 1/2 chiffres. Ce multimètre offre des performances et des fonctions dignes des appareils de qualité industrielle. Il peut mesurer et convertir jusqu’à 14 types de signaux d’entrée différents.

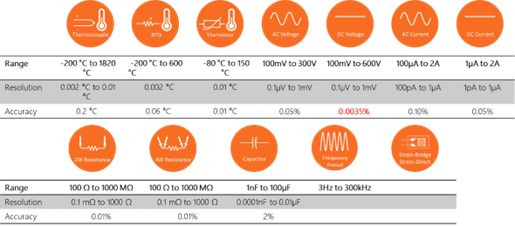

Le DAQ-9600 se distingue par sa haute résolution et une précision de base exceptionnelle :
- 0,0035 % pour la tension continue,
- 0,05 % pour la tension alternative,
- 0,01 % pour la résistance (sur une période d’étalonnage d’un an).
Les fonctions de ce multimètre numérique sont compatibles avec divers modules, tels que :
- Les modules à usage général (DAQ-900/DAQ-901),
- Un module multifonction (DAQ-903),
- Un module haute tension et courant élevé (DAQ-909).
Tous les modules multiplexeurs adoptent un système de balayage « déconnexion avant connexion ». Cela garantit qu’un seul canal (ou une paire de canaux) est activé à la fois.
Conditionneurs intégrés

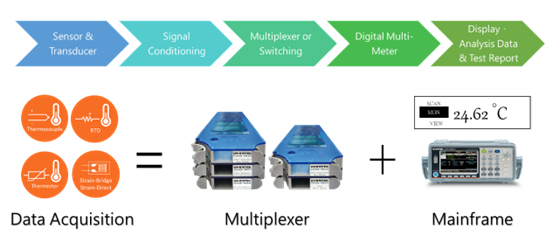

Le transducteur joue un rôle clé dans le système d’acquisition de données. Il convertit les grandeurs physiques en signaux électroniques, comme la température (température en tension) ou la pression et la déformation (résistance à la tension).
Le DAQ-9600 ne nécessite pas de modules de conditionnement de signal externes pour gérer des fonctions autres que la tension continue. Cela réduit considérablement le bruit et les erreurs causés par le câblage externe, tout en améliorant la fiabilité du système. De plus, l’absence de câbles, de boîtiers de distribution et de composants de conditionnement de signal simplifie la configuration et la rend plus rapide.
Prenons l’exemple de la mesure de la température. Lors de l’utilisation de thermocouples, on rencontre souvent l’effet Seebeck. Ce phénomène thermoélectrique se produit lorsqu’une différence de température entre deux conducteurs différents génère une différence de tension.
Tous les modules du DAQ-9600, à l’exception du DAQ-904, offrent une compensation de soudure froide. Cela garantit une précision maximale pour tous les canaux mesurant les thermocouples. En évitant les fils d’extension de température avec des soudures froides externes, on réduit le bruit et les erreurs associés au câblage externe.
