Cardsharp - Carte indépendante avec FPGA Zynq Z7045 Soc et site FMC

Cardsharp - Carte indépendante avec FPGA Zynq Z7045 Soc et site FMC
Fonctionnalités principales
  • Combine un Zynq Z7045 SoC avec un site FMC E/S dans un boîtier compact et autonome
  • Puissant, double, à virgule flottante Arm A9 CPU performance
  • Robuste, facteur de forme XMC : 149 x 74 mm
  • Fonctionnement autonome
  • Capable de fonctionner sans disque
  • Exécute des applications Linux
  • Les E/S configurables utilisent les modules FMC HPC standards. Ajouter quelque chose de récepteurs RF aux modules de contrôle industriels.
  • Les E/S (VITA 57) délivrent jusqu’à 6 Go / s à la mémoire PL, 2 Go / s à la mémoire PS
  • Le calendrier optionnel et le déclenchement de la prise en charge des E/S incluent l’IEEE 1588 ou l’horloge synchronisée par GPS
  • Prend en charge les fonctionnalités des modules E/S FMC Innovative pour les canaux de données privés, les fonctions de déclenchement et de synchronisation
  • USB 2.0, Ethernet 1 Gb, eMMC, SPI, ports RS232
  • Expansion du système supportée avec 10 GbE et QSFP via le support optionnel SBC-Uno
  • Démarre Linux à partir du périphérique eMMC embarqué
  • Puissance d’entrée: II FMC ou non FMC: 8-14 Vdc. Générique VITA 57.1 Module FMC: 12 Vdc.

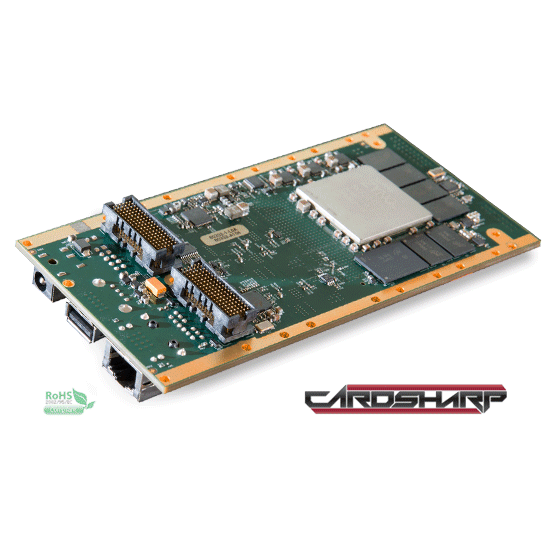

Cardsharp : Carte stand alone avec Zynq Z7045 SoC et site FMC

Cardsharp est un instrument intégré clé en main personnalisable par l’utilisateur qui comprend deux noyaux CPU A9. Le noyau 0 fonctionne sous Linux et fournit la connectivité Ethernet, USB et l’interface de disque tandis que le noyau 1 exécute des applications autonome en temps réel. Cardsharp est compatible avec les modules FMC de dernière génération de Innovative. Grâce à ses E / S modulaires, ses performances évolutives et son architecture de base CPU facile à utiliser, le Cardsharp réduit le temps de mise sur le marché tout en fournissant les performances dont vous avez besoin.

Acquisition de données distribuées – Placez le Cardsharp à la source de données et réduisez les erreurs et la complexité du système. L’IEEE 1588 ou la synchronisation, le déclenchement et le contrôle d’échantillons synchronisés par GPS sont disponibles pour les E/S à distance. Extension illimitée via plusieurs nœuds.

Personnalisable – Un site HPC FMC pour E/S, un FPGA programmable par l’utilisateur pour ‘interface E/S, GbE et USB intégrés. Fonctionnement autonome avec échantillonnage de précision pour les données FMC.
Le site optionnel ePC-nano fournit un port Ethernet de 10 Gb / 40 Gbps QSFP pour une transmission de données rapide et deux liaisons SATA3 pour se connecter à des supports de stockage de grande capacité. Diffusion continue de données jusqu’à 1 Go / s via des périphériques LAN ou SATA, 4 Go / s vers des périphériques compatibles QSFP.

Robuste – Fonctionne à partir d’une compact flash robuste et prête pour une utilisation intégrée.

Alimentation DC 8-36V –  Parfait pour les enregistreurs de données portatifs ou automobiles ou les générateurs de formes d’ondes.
