Main features
  • Châssis PXI Express 18 emplacements avec un slot système, un slot synchronisation du système, 10 slots périphériques hybrides, et 6 slots périphériques PXI Express
  • Châssis PXI Express avec switch PCIe configurable, peut être configuré en quatre liens ou deux liens PCIe
  • Jusqu’à 8 Go/s de bande passante système et jusqu’à 4 Go/s de bande passante pour emplacement périphérique dédié
  • Gestion intelligente du châssis : contrôle automatique de la vitesse des ventilateurs, surveillance et statut du châssis, contrôle à distance marche/arrêt du châssis
  • Connecteurs BNC pour d’entrée / sortie horloge 10 MHz
  • Mécanisme de refroidissement innovant dissipe 38.2W pour chaque slot périphérique
  • Puissance utile totale maximale de 800 W en dessous de 55 ° C

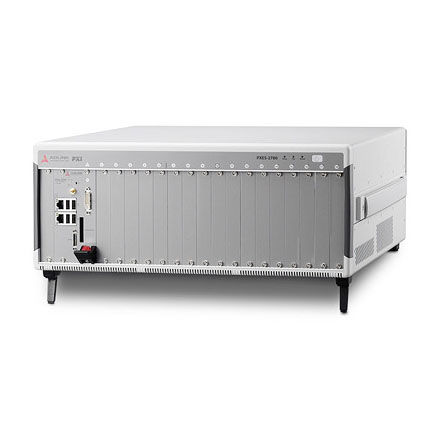

PXES-2780 3U 18-slot PXI Express chassis with universal AC power supply
The ADLINK PXES-2780 is an 18-slot PXI Express chassis, compliant with PXI Express and cPCI Express specifications and offering one system slot, one system timing slot, ten hybrid peripheral slots, and six PXI Express peripheral slots for a wide variety of testing and measurement applications requiring enhanced bandwidth. The PXES-2780 provides a configurable PCIe switch fabric and is configurable in two-link, and four-link PXI express deployments, with 8 GB/s system bandwidth and up to 4 GB/s slot bandwidth for dedicated peripheral slots, thanks to PCIe gen2 signaling technology.The PXES-2780 implements a smart system monitoring controller, reporting full chassis status, including fan speed, system voltages, and internal temperature.

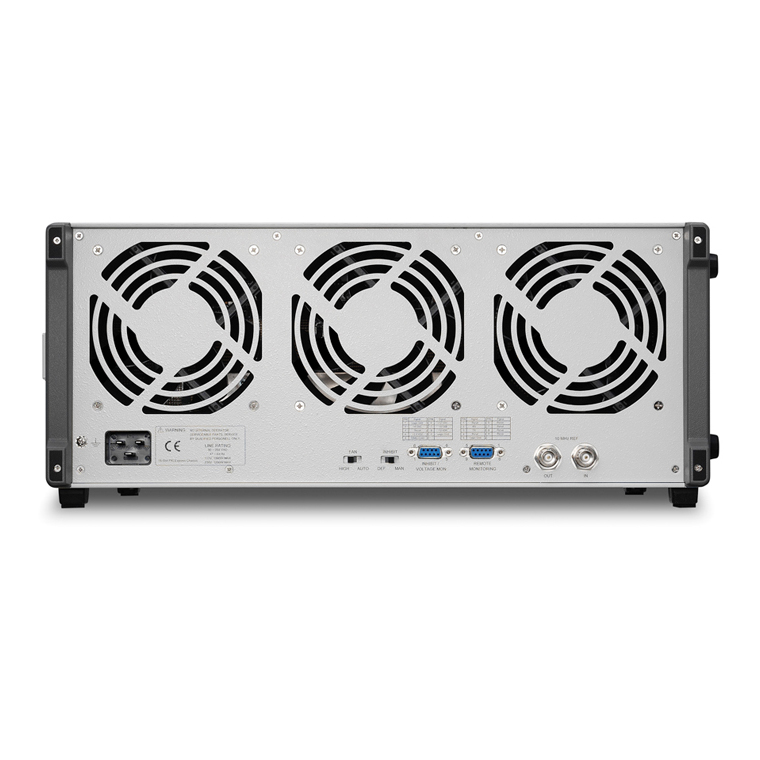

Equipped with an industrial grade AC power supply, the PXES-2780 provides 800 W under 55?XC, and superior cooling capacity, from three 120 mm fans on the rear of the chassis, and two BNC connectors for 10 MHz clock input/output on the rear panel increase chassis flexibility, enabling synchronization with supplementary devices. All in all, PXES-2780 is a superior PXI Express platform choice for testing and measurement requirements.

Switch Fabric PCIe configurable
Le switch fabric PCIe du PXES-2780 peut être configuré en quatre liens, deux liens, l’utilisateur peut le configurer en fonction de l’application.

Refroidissement innovant
L’ADLINK PXES-2780 est doté d’une solution innovante de dissipation de la chaleur, avec trois ventilateurs de refroidissement de 185,9 CFM dans la partie arrière du châssis, aspirant l’air frais à travers les ouvertures inférieures puis l’évacuant à l’arrière. Cette conception normalise le débit d’air pour chaque emplacement PXI, offrant un refroidissement exceptionnel. Lorsqu’il est installé dans un rack, la conception de refroidissement minimise l’admission d’air chaud de l’arrière, séparant le flux d’air des modules et des alimentations tout en isolant le bruit de source (ventilateur) des modules et en maintenant une température interne stable.

Gestion intelligente du châssis
Le contrôleur intégré de surveillance du système PXES-2780 surveille et gère l’état complet du châssis, y compris la température interne, la vitesse du ventilateur et les tensions continues. Les données surveillées sont accessibles avec le contrôleur embarqué ou le PC distant via un connecteur RS-232 standard.

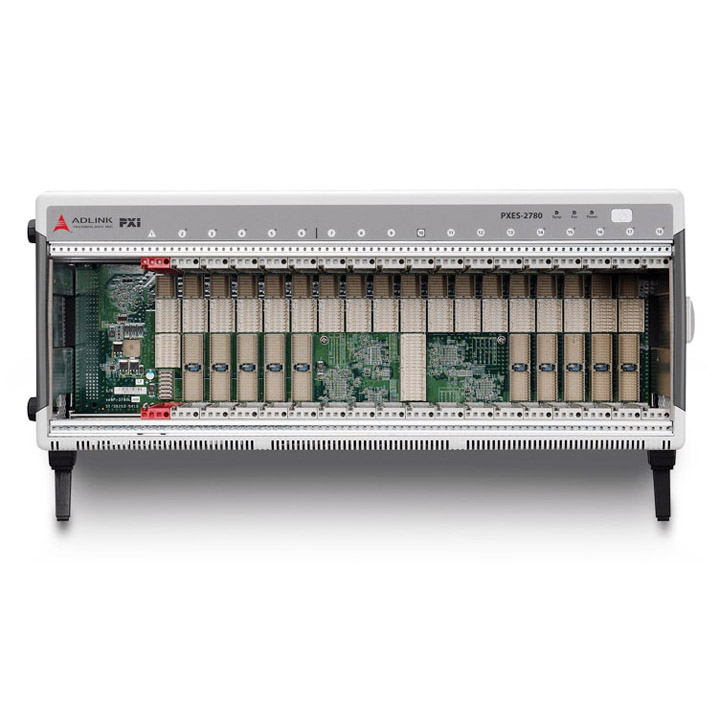

Slots  pour périphériques hybrides
PXES-2780 d’Adlink dispose de 10 emplacements périphériques hybrides, préserve la compatibilité ascendante pour accepter les modules PXIe/PXI/cPCIe/cPCI, offrant une flexibilité maximale en remplacement des modules PXI et PXI Express, réduisant les coûts de mise à niveau du système.
