Main features
  • Conforme au spécification matérielle PXI Express Rev.1.0 – PXI ™ -5
  • Châssis PXI Express à 9 emplacements avec un slot système, une slot de synchronisation système et sept emplacements périphériques hybrides
  • Châssis PXI Express à quatre liaisons
  • Bande passante système jusqu’à 7 Go/s et bande passante jusqu’à 2 Go/s pour tous les emplacements
  • Plage étendue de température de fonctionnement 0°C à 55 °C, puissance maximale totale de 400W utilisable sous 55 °C
  • Gestion intelligente du châssis: Contrôle automatique de la vitesse du ventilateur, monitoring de l’état du châssis et rapports de l’état du châssis et contrôle de marche/arrêt du châssis à distance
  • Connecteurs BNC pour entrée / sortie d’horloge 10 MHz
  • Voyants de surveillance de la puissance, de la température et du ventilateur
PXES-2590 9-Slot 3U PXI Express Chassis with AC - Up to 7GB/s, All Hybrid
PXES-2590-PMK-TC 9-Slot 3U PXI Express Chassis with AC - Up to 7GB/s, All Hybrid, with monitor/keyboard & Trolley Case
PXES-2590-RM Flexible rack-mount kit for PXES-2590

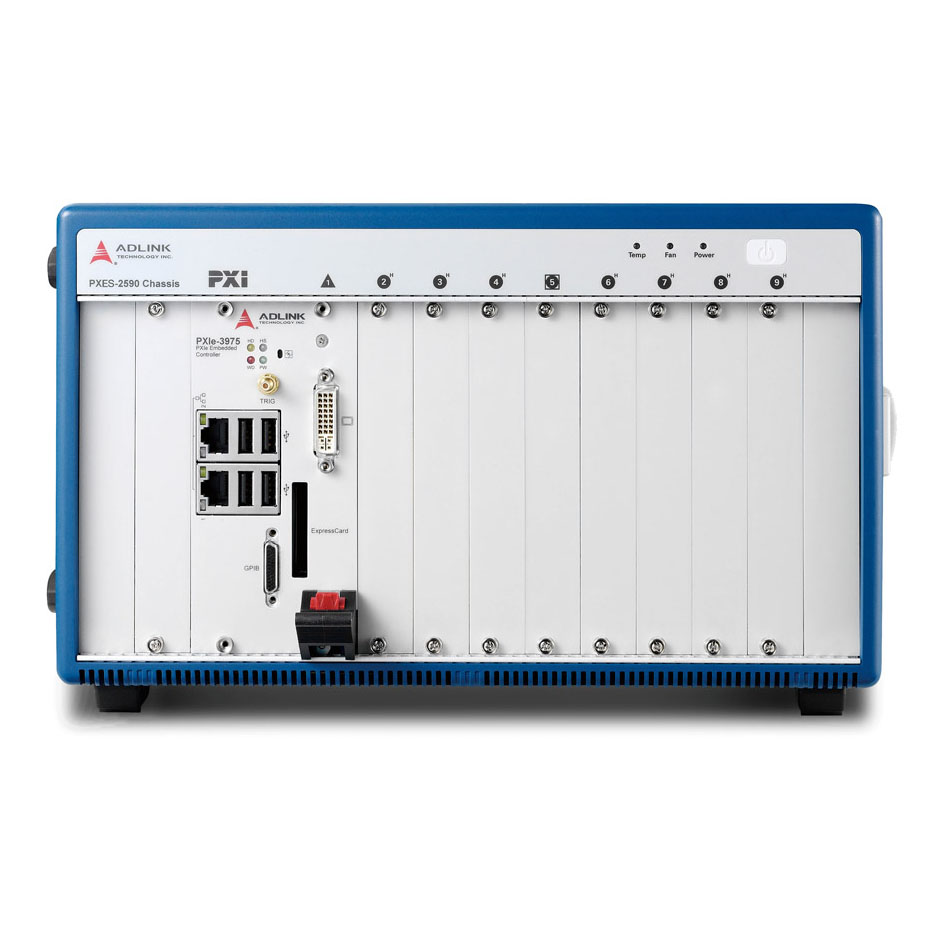

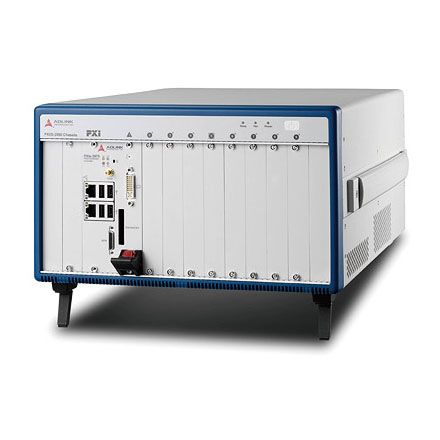

The ADLINK PXES-2590 is a 9-slot PXI Express chassis equipped with advanced features and functions. Compliant with PXI Express and cPCI Express specifications, the PXES-2590 offers one system slot, one system timing slot, and seven hybrid peripheral slots for versatile test and measurement applications requiring enhanced bandwidth. The hybrid-slot design accepts installation of CompactPCI, PXI, CompactPCI Express, and PXI Express modules into any peripheral slots in PXES-2590, maximizing flexibility. The PXES2590 is built on a four-link PXI express chassis with 8 GB/s system bandwidth, and 1 GB/s slot bandwidth for all peripheral slots.

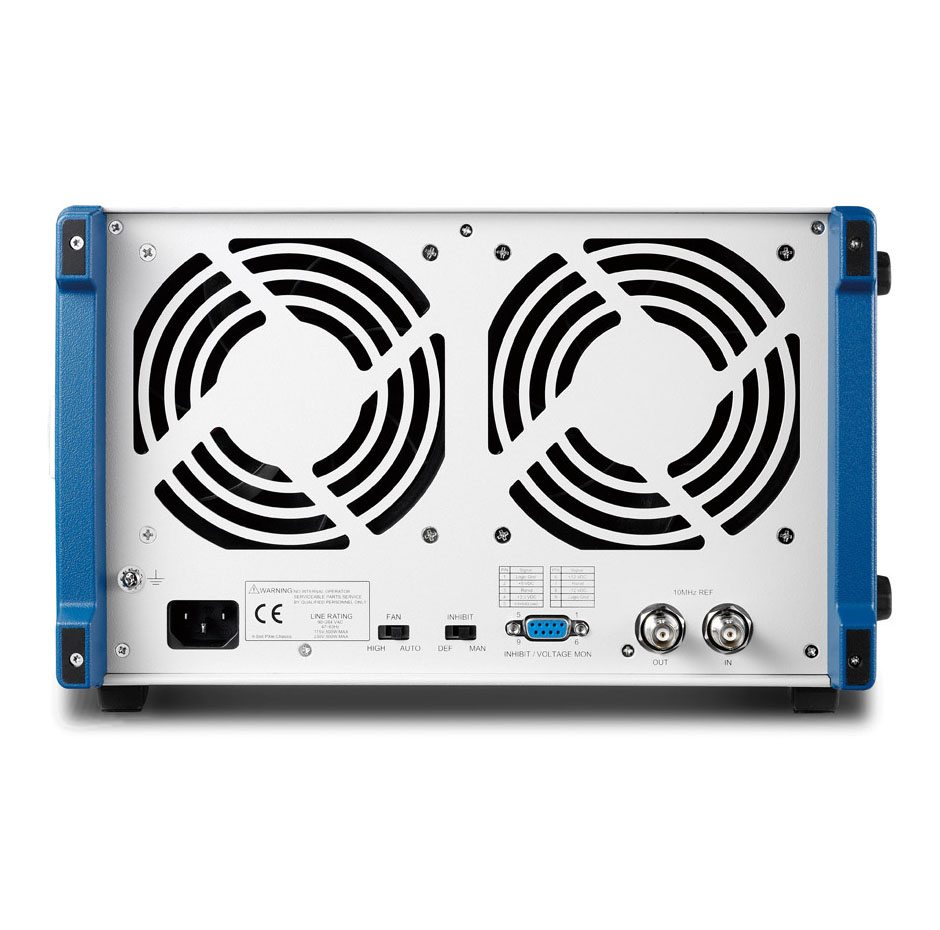

The PXES-2590 is implemented with a smart system monitoring controller, reporting full chassis status, including fan speed, system voltages, and internal temperature. Equipped with an industrial grade AC power supply, the PXES-2590 still provides 400 W under 55�XC, and delivers superior cooling capacity, from two 120 mm cooling fans on the rear of the chassis. Two BNC connectors for 10 MHz clock input/output on the rear panel increase chassis flexibility, enabling synchronization with supplementary devices. All in all, PXES2590 is the best PXI Express platform choice for testing and measurement requirements.

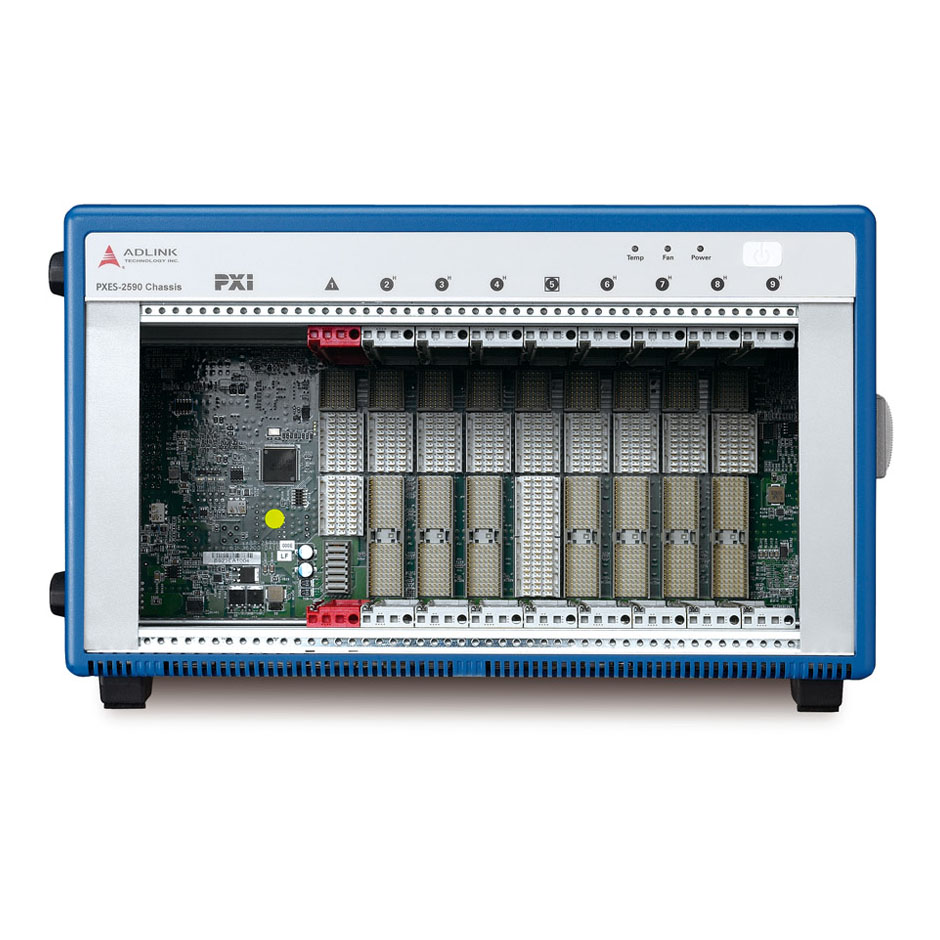

Châssis PXI Express 9 slots avec tous les slots hybrides
Le PXES-2590 d’Adlink est doté d’une conception de slots périphériques entièrement hybrides, compatibles avec des modules PXI Express, cPCI Express, PXI et CompactPCI pour chaque emplacement, ce qui donne à l’utilisateur la plus grande flexibilité pour configurer son système PXI express. Jusqu’à 2 Go/s de bande passante pour tous les slots périphériques , permet de donner aux modules un transfert de données élevé.

Bande passante élevée du système

  • Châssis PXI Express à quatre liaisons
  • Bande passante du système jusqu’à 8 Go/s
  • Jusqu’à 2 Go / s de bande passante pour tous les emplacements

Mécanisme de refroidissement innovant
Le PXES-2590 d’ADLINK dispose d’une solution innovante de dissipation thermique. Deux ventilateurs de refroidissement de 185,9 CFM dans la partie arrière du châssis attirent l’air frais à travers les ouvertures inférieures, qui est alors évacué par l’arrière. Cette conception génère un débit d’air uniforme pour chaque emplacement PXI, offrant un refroidissement exceptionnel. Lorsqu’il est installé dans une armoire, la conception de refroidissement minimise l’admission d’air chaud de l’arrière, séparant le flux d’air des modules et des alimentations, tout en isolant la source de bruit (ventilateur) des modules et en maintenant une température interne stable.

Gestion intelligente du châssis
Le châssis PXES-2590 intègre une gestion intelligente. La vitesse du ventilateur est commandée automatiquement en fonction de la température interne ou manuellement à l’aide d’une commande utilisateur. La température du châssis, la vitesse du ventilateur et les tensions du système sont continuellement auto-contrôlées pour assurer la stabilité du système.

Moniteur LCD / accessoire clavier
Le PXES-2590 est également compatible avec les exigences de portabilité des systèmes de mesure PXI/PXIe. Il offre également un kit moniteur LCD/clavier en option, permettant aux systèmes PXI en rack d’être facilement convertis en systèmes PXI entièrement portables.
Le kit d’accessoires comprend:

  • Ecran LCD tactile de 15 pouces avec résolution 1024 x 768
  • Clavier et pavé tactile anglais
  • Installation d’usine ou par l’utilisateur
  • Connexion vidéo VGA
  • Aucune exigence d’alimentation externe
